四.PLC控制梯形图及部分说明

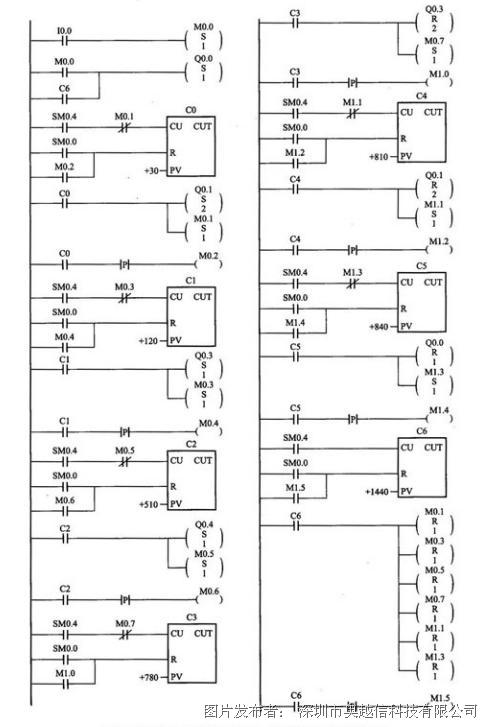

  下图是按照上述要求编写的程序，如时间或者控制方式不一样，可根据现场进行修改，达到控制要求。

  1.当I0.0接通时，第一组接触器闭合，开启20KW的照明灯光，所有计时器都启动。

  2.当C0计时完毕时，第二、三组接触器也闭合，再增加40KW的照明强度。

  3.当C1计时完毕时，第四组接触器闭合，再增加20KW照明。

  4.当C2计时完毕时，第五组接触器闭合，开启最大灯光强度。

  5.当C3计时完毕时，第四、五组接触器断开，减光到60KW。

  6.当C4计时完毕时，第二、三组接触器断开，减光到20KW。

  7.当C5计时完毕时，第一组接触器断开，灯光全灭。

  8当C6计时完毕时，复位所有计时，并且开启新一轮的循环计时。

五．总结

   智能照明控制系统在确保灯具能够正常工作的条件下，给灯具输出一个最佳的照明功率，既可减少由于过压所造成的照明眩光，使灯光所发出的光线更加柔和，照明分布更加均匀，又可大幅度节省电能，智能照明控制系统节电率可达20%-40%。智能照明控制系统它可在照明及混合电路中使用，适应性强，能在各种恶劣的电网环境和复杂的负载情况下连续稳定地工作，同时还将有效地延长灯具寿命和减少维护成本。采用奥越信PLC和触摸屏实现照明控制,抗干扰性能强,可靠性高,结构简单,实现方便。
