产品介绍

技术规格参数

参数类别 详细规格

基本电气参数

标准型号 SP3K-SP（市场标注：SP3K-W）

产品类型 在线式 UPS，风电专用优化版

额定容量 3000VA/2400W

输入输出制式 单进单出（1φ-N-PE）

额定输出电压 220V/230V/240V（可调）

输出电压精度 ±1%（电池模式），±2%（市电模式）

输出频率 50/60Hz（与主频率同步），±0.2%（电池模式）

转换时间 0 毫秒（在线式拓扑，无间断供电）

输出波形 纯正弦波，总谐波失真（THD）<2%（线性负载）

风电专用输入特性

输入电压范围 110-330VAC（半载），140-300VAC（满载）— 超宽范围适配风电波动

输入频率范围 40-70Hz（自动感测）— 远超标准 UPS（47-63Hz），兼容风电发电机

输入功率因数 >0.99— 减少无功损耗，提高风电利用率

输入谐波电流 <5%— 降低对风电发电机的干扰

发电机兼容 ✓（专门优化的发电机模式，适配风电柴油发电机）

电池与备用时间

电池类型 内置阀控式铅酸蓄电池（VRLA）

电池电压 直流96V（SP3K-W 为多节电池组设计）

备用时间（典型值） 满载（2400W）：约 5 分钟

80% 负载（1920W）：约 8 分钟

50% 负载（1200W）：约 16 分钟

充电时间 深度放电后恢复 90% 容量：≤4 小时（快充技术）

电池更换 支持用户自行更换电池

效率和保护特性

满负载效率 约 90.0%

ECO 模式效率 约 95%（可选，提升能效）

过载能力 125% 负载：10 分钟

150% 负载：1 分钟

1000% 负载：200 毫秒

保护功能 过压 / 欠压保护、过流保护、短路保护、过热保护、电池过充 / 过放保护、防雷保护（IEC 61100-4-5，4kV）

物理与安装规格

外形尺寸（高 × 宽 × 深） 336mm × 190mm × 425mm

产品重量 32kg（含内置强化电池组）

安装方式 塔式安装（不可机架转换）

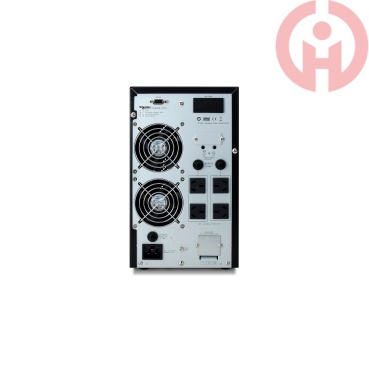

输入接口 IEC-320 C20（16A）墙插 / 地插

输出接口 6 × 国标插座 + 端子连接（可连接多台设备）

显示方式 LED 状态指示灯（市电、逆变、电池、故障、过载状态）

通信接口 RS-232 + USB（可选配 SNMP 卡实现远程监控）

噪音水平 <58dB（1 米距离，满载）

环境参数

工作温度 0-40℃

存储温度 -25-55℃

相对湿度 0-95%（无冷凝）

海拔高度 0-1500 米（1500 米以上每升高 100 米降额 1%）

三、风电优化核心特性

1. 超宽输入适应能力

电压波动兼容：110-330VAC（半载）的超宽输入电压范围，轻松应对风电系统中因风速变化导致的电压大幅波动

频率波动兼容：40-70Hz 的超宽频率适应范围，完美匹配风电发电机输出频率不稳定的特性

发电机无缝适配：专门优化的发电机模式，提高了相位和频率跟踪速度，可与风电系统中柴油发电机无缝协同工作

2. 高效节能设计

高输入功率因数（>0.99）：减少无功功率消耗，提高风电能源利用率，降低发电成本

低输入谐波失真（<5%）：避免谐波电流对风电发电机及其他电力电子设备造成损害，延长设备寿命

ECO 模式：在市电质量良好时自动切换到节能模式，效率提升至 95%，降低运行能耗

3. 高可靠性保护机制

双转换在线式拓扑：完全隔离的纯净正弦波输出，不受市电干扰，为风电控制设备提供最高等级的电力保护

0 毫秒转换时间：确保风电系统中控制设备、监控系统等关键负载无间断供电，避免因断电导致的系统停机、数据丢失

全面保护功能：针对风电环境特点强化了防雷（4kV）、过压 / 欠压、过载保护，适应户外和恶劣电网环境

热卖型号

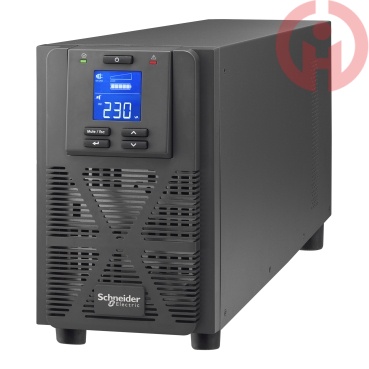

SP3K-W SP系列UPS,3KVA塔式标机,风电型
