产品介绍

规格参数

参数类别 详细规格

基本电气参数

标准型号 SPRM120BP2-9AH（带 UL/CE 认证型号：SPRM120BP2-9AHU）

电池类型 免维护密封阀控式铅酸电池（VRLA，悬浮电解液，防漏设计），阻燃外壳

电池配置 20 节 12V/9Ah 电池，分为两组 10 节串联，形成 **±120V DC（总电压 240V DC）** 对称结构

额定容量 9Ah@240V（2160Wh，240V×9Ah）

充电电压 浮充：±136.8V DC（总 273.6V DC），均充：±145.2V DC（总 290.4V DC）（适配 SPM 系列 UPS 充电系统）

最大充电电流 适配 SPM10KL/15KL/20KL 内置充电器（SPM10KL：15A，SPM15KL：20A，SPM20KL：25A）

输出端子 直流端子（带防反接保护，红色正极，黑色负极，蓝色中线），配专用 SRV012 DC 连接电缆

适用 UPS SPM10KL-33/SPM10KL-33P（10kVA/8000W）、SPM15KL-33/SPM15KL-33P（15kVA/12000W）、SPM20KL-33/SPM20KL-33P

（20kVA/16000W）三进三出长延时 UPS 专用

物理与安装规格

安装类型 机架式安装（含 3U 安装套件），3U 高度（133mm）

外形尺寸（高 × 宽 × 深） 133mm × 438mm × 686mm（5.24" × 17.24" × 27.01"）

产品净重 64kg（不含包装，含 20 节电池）

颜色 黑色，符合工业设计标准

安装支架 包含 3U 机架安装导轨、固定螺丝和防滑垫，支持标准 19 英寸机柜安装

连接线 标配 SRV012 专用 DC 连接电缆（长度 1.5m，线径≥25mm²，适配 240V 大电流传输）

环境与安全参数

工作温度 0-40℃（最佳工作温度：20-25℃，温度每升高 10℃，电池寿命减半）

存储温度 -15-40℃

相对湿度 20%-90%（无冷凝）

海拔高度 0-1500 米（1500 米以上每升高 100 米降额 1%）

安全认证 UL 1989、CE、RoHS、IEC 60896-21/22（密封铅酸电池标准）

保护功能 过充保护、过放保护、温度补偿充电、防反接保护、短路保护，内置温度传感器和 EMI 滤波器

使用寿命与特性

设计使用寿命 5 年（25℃环境下浮充使用）

循环寿命 约 500 次（50% 放电深度）

自放电率 <3%/ 月（25℃环境），适合长时间浮充、偶尔放电的使用场景

充电恢复时间 深度放电后恢复 90% 容量：≤12 小时（适配 SPM10KL/15KL/20KL 充电器）

热卖型号

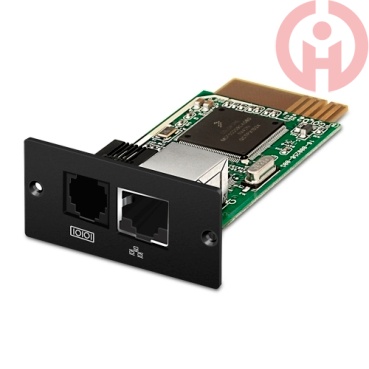

VGL9801 SP系列UPS,SNMP监控卡
