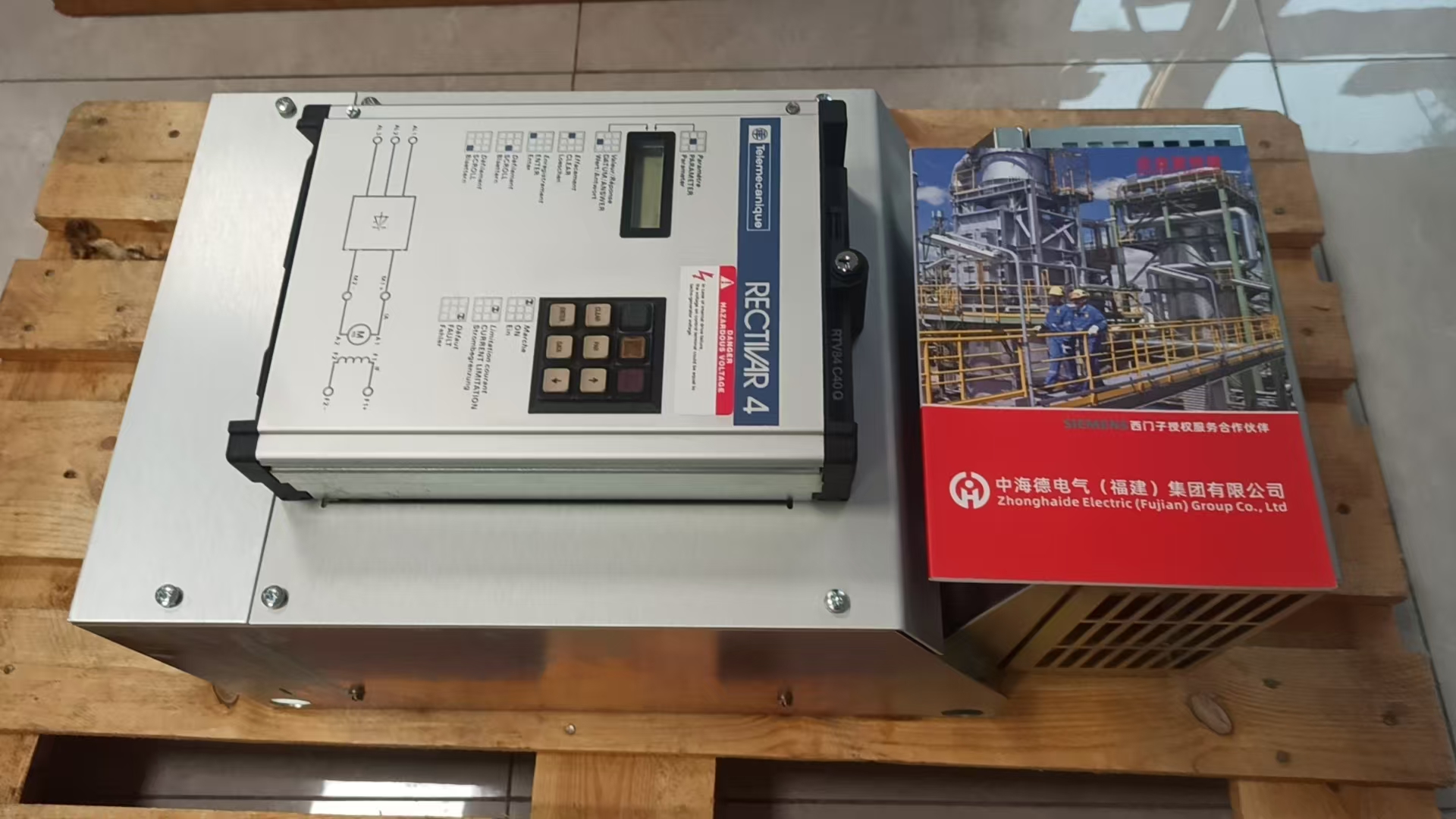

产品介绍

电气规格

输入电源：三相 AC 480~500V，50/60Hz

电枢输出：0~480V DC，额定电枢电流 400A

励磁输出：内置励磁电源，励磁 高 360V， 大励磁电流 6A

过载能力：150% 额定电流可持续 60 秒

给定信号：0~10V 电压、4~20mA 电流模拟量给定

速度反馈：电枢电压反馈、测速发电机反馈、编码器反馈可选

调速精度：编码器反馈模式可达 ±0.1%

通讯接口：RS485，支持 Modbus 协议

机械规格

安装方式：落地柜式安装，大功率柜体结构

冷 却方式：强制风冷，内置散热风机

防护等级：IP20

操作面板：可拆卸数字面板，支持故障代码查看、参数拷贝

整机重量：约 62kg

接线方式：主回路铜排连接，控制回路螺丝端子

环境参数

工作环境温度：0℃~45℃，高于 40℃需要降容使用

存储温度：-20℃~70℃

工作海拔： 高 1000m，海拔升高需降容

相对湿度：5%~95% 无凝露

核心功能

全数字双闭环控制，电流环加速度环，低速转矩稳定

内置弱磁控制，支持基速以上升速运行

多段速度设定，可配置斜坡加减速、PID 闭环调节

支持点动、爬行功能，适配造纸、轧机、卷扬等重型负载

故障锁存功能，自动保存首 次故障记录

保护功能包含过流、过压、欠压、失磁、过热、接地、缺相保护

典型故障现象

散热风机老化堵转，模块过热报 警停机

励磁回路断线，触发失磁保护，禁止输出

晶闸管功率器件老化，上电缺相，输出不平衡

主控板电源损坏，面板无显示

测速反馈线路破损，转速波动，飞车报 警

主回路铜排松动，运行发热打火

兼容性

配套大型直流电机、测速发电机、编码器

上位 PLC 通过 Modbus 读写内部参数

可搭配进线电抗器、快速熔断器使用
