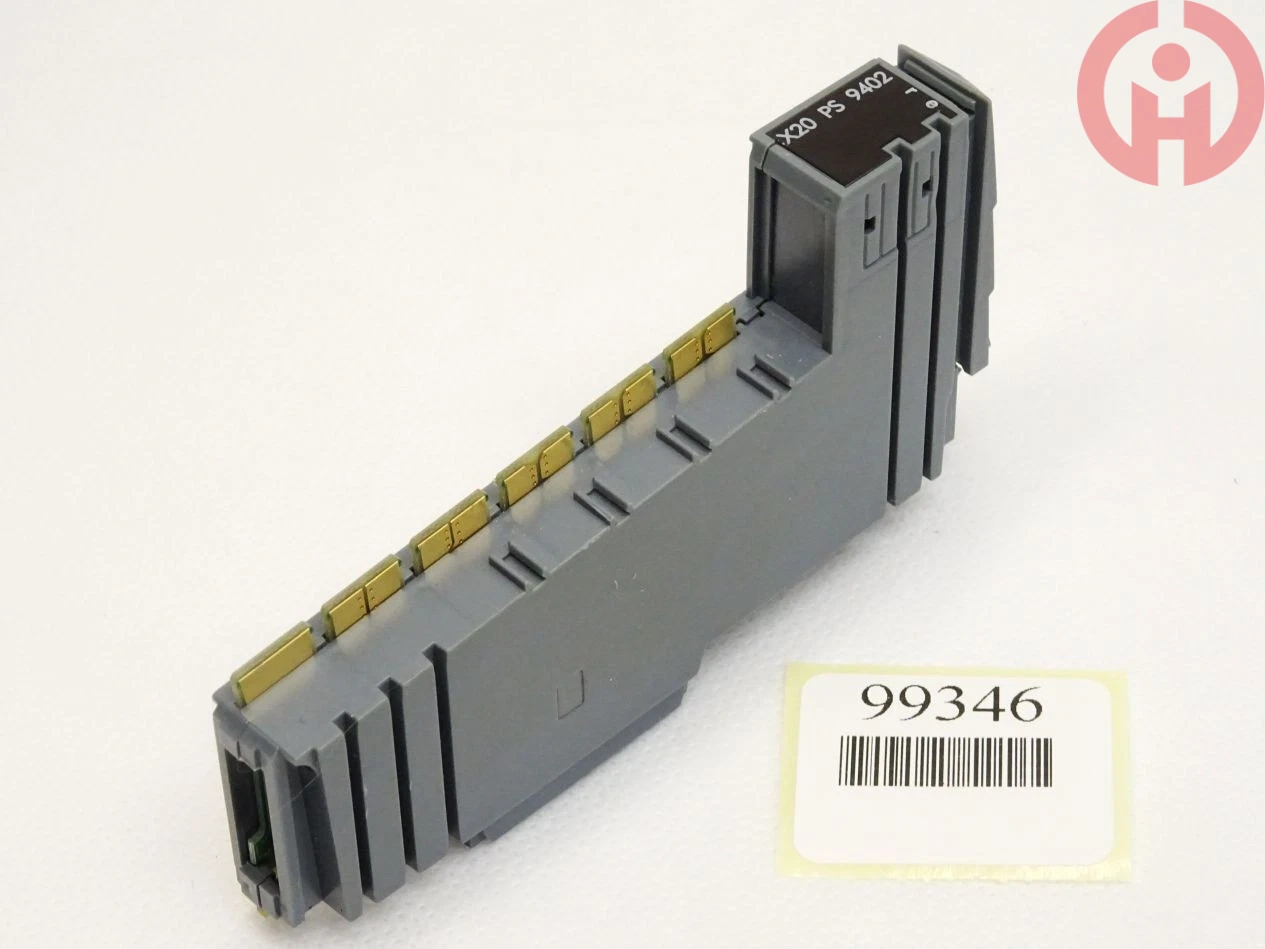

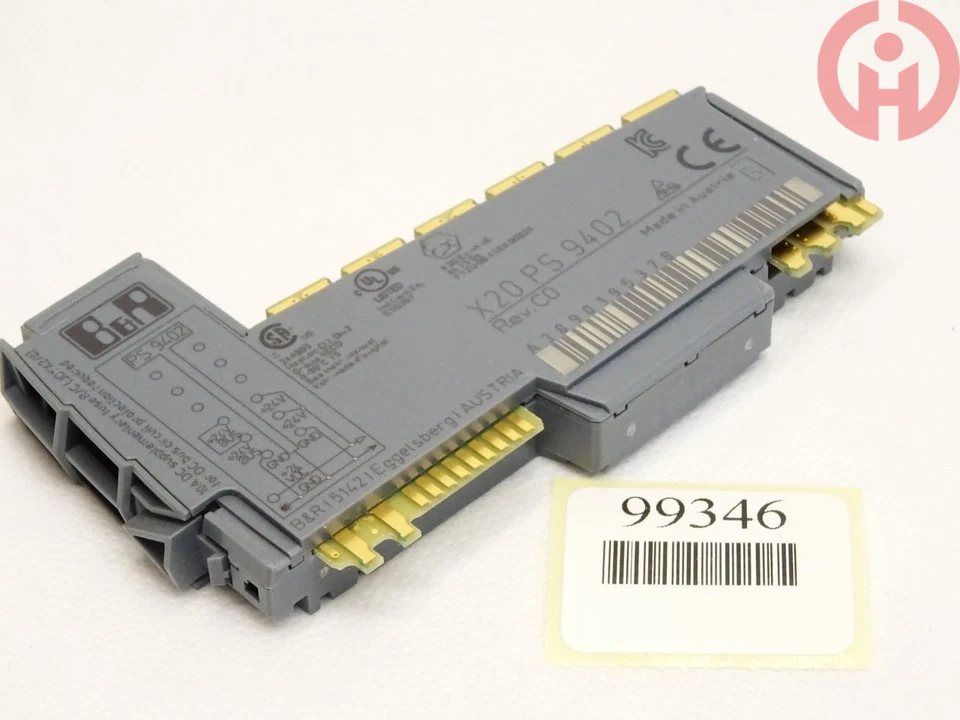

产品介绍

类型：X20 电源模块，总线控 制 器供电模块，为总线控 制 器、X2X Link 总线及现场 I/O 回路提供 24VDC 供电，无电气隔离，不支持多模块并

联冗余，配套端子排 X20TB12 需单独订购

产品编码：B&R ID code 0xA389

电气规格

I/O 额定电压：24VDC

允许电压波动范围：-15% ~ +20%

功耗：模块功耗 1.64W；X2X Link 侧额定输出功率 7W，I/O 回路 允许负载电流 10A

电气隔离：现场 I/O 供电回路与 X2X Link 背板供电之间无电气隔离，不可用于需要电气隔离的场景

供电分配：外部接入 24VDC 输入，模块内置不可更换保险，具备反ji性保护；不支持多模块并联冗余供电，内置短路保护，可承受短时过载

通讯接口

总线类型：无独 立 RS232 服务调试接口

功能：无调试通讯端口，模块诊断仅依靠面板 LED 指示灯与软件读取

总线特性：无串行调试通讯接口，不支持本地端口维护，仅通过 X2X Link 总线进行模块诊断信息读取

机械与环境参数

防护等级：IP20

安装方式：DIN 导轨卡扣快装，直接卡入 X20 总线基座插槽

外形尺寸：适配 X20 系列标准模块宽度

重量：约 70g

工作温度：水平安装 0~55℃；垂直安装 0~50℃

认证：拥有 CE、UKCA、cULus、ATEX 2 区防爆认证、HazLoc 危险区域认证；同时具备 DNV、CCS、LR、ABS、KR 船级认证，支持  4g 振

动负载，湿度 可达 100 %，适用于船舶、化工防爆等严苛场景

状态指示：模块配备 3 路 LED 指示灯，模块运行状态灯、过载告警灯、电源状态灯，分别用于模块运行状态、供电过载、电源输出状态诊

断，可直观判断模块供电、过载故障

典型应用：小型 X20 控制系统总线控 制 器单元供电，给 X2X Link 远程 IO 总线以及现场数字量、模拟量 IO 设备提供 24V 电源，不支持冗余

电源架构，广泛应用于中小型自动化设备、单机设备控制系统

常见故障排查：电源状态灯熄灭优先检查外部 24V 输入电压与接线；过载告警灯常亮，排查后端 I/O 负载是否短路、负载电流超限；模块诊断

无法读取，检查 X2X Link 总线通讯；不支持多电源并联，并联接线会造成供电异常，严禁多模块并联使用
