产品介绍

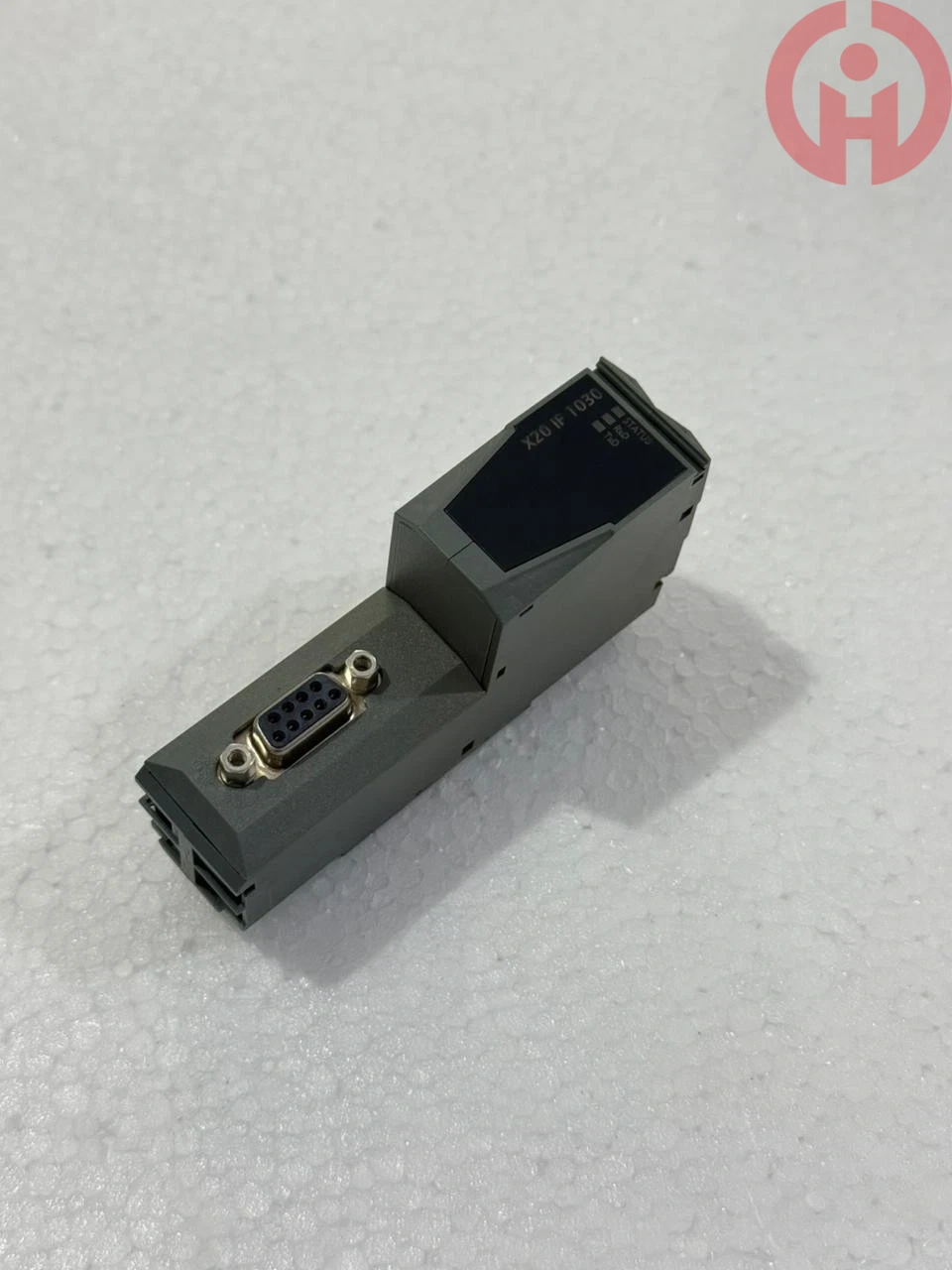

类型：X20 通讯接口模块，RS422/RS485 串行接口模块，可搭配 X20 CPU 或 X20BC 系列总线控 制 器扩展使用，用于外接 RS485/RS422 仪表

变频器、传感器等串行总线设备

产品编码：B&R ID code 0x1F28

电气规格

I/O 额定电压：24VDC

允许电压波动范围：-15% ~ +20%

功耗：模块功耗 0.42W

电气隔离：RS422/RS485 串口接口与 PLC 背板 X2X Link 信号电气隔离，有 效 抑 制现场电磁干扰

供电分配：由 X20 总线基座与配套电源模块统一提供 24V 供电，模块安装在 CPU 或总线控 制 器扩展插槽内

通讯接口

总线类型：RS422/RS485 串行通讯

功能：1 路 RS422/RS485 接口，9 针母头 DSUB 连接器，支持多点总线通讯，可配置为半双工或全双工模式

总线特性： 通讯速率 115.2kbit/s，总线 传输距离 1200m；数据位 5~8 位，校验位支持无 / 奇 / 偶校验，停止位 1 或 2 位；收发方向各内置 16 字

节 FIFO 缓冲区，终端电阻需外接 T 型连接器启用

机械与环境参数

防护等级：IP20

安装方式：DIN 导轨卡扣快装，直接卡入 X20 CPU 或总线控 制 器扩展插槽

外形尺寸：适配 X20 系列标准模块宽度

重量：约 70g

工作温度：水平安装 0~55℃；垂直安装 0~50℃

认证：拥有 CE、UKCA、cULus、ATEX 2 区防爆认证、HazLoc 危险区域认证；同时具备 DNV、CCS、LR、ABS、KR 船级认证，支持  4g 振动

负载，湿度 可达 100 %，适用于船舶、化工防爆等严苛场景

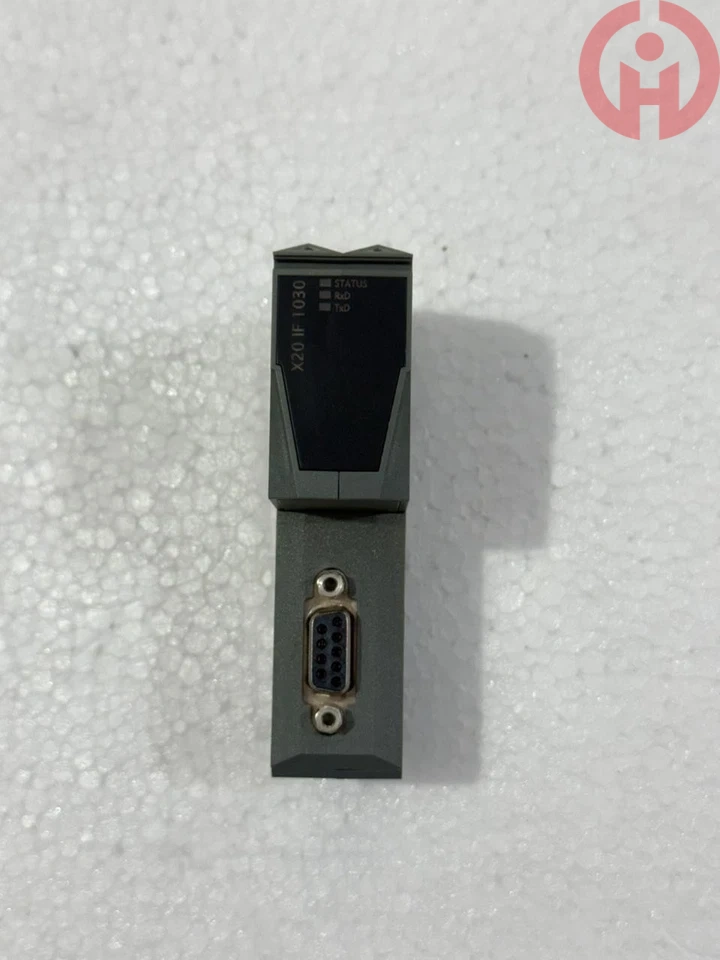

状态指示：模块配备 2 路 LED 指示灯，模块状态灯、数据传输灯，分别用于模块运行状态、串口收发数据状态诊断，可直观判断模块供电、串口

通讯故障

典型应用：X20 控制系统扩展 RS485/RS422 串口通道，连接温控仪表、变频器、编码器、多节点传感器等第三方总线设备，广泛应用于自动化

产线、船舶、工程机械控制系统

常见故障排查：模块状态灯不亮优先检查 24V 供电与模块插槽锁紧；数据传输灯不闪烁，排查 DSUB 串口接线、波特率、数据位校验参数；串口

通讯乱码，确认两端串口通讯参数保持一致；总线通讯不稳定，检查屏 蔽线缆接地，总线末端外接终端电阻
