产品介绍

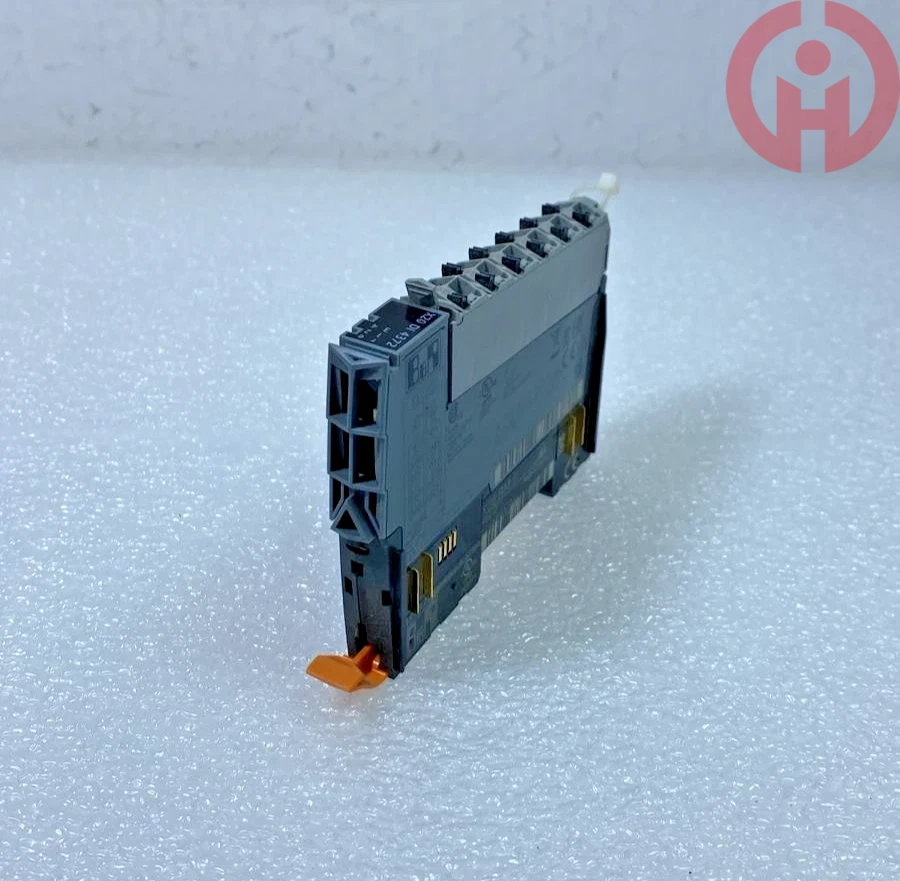

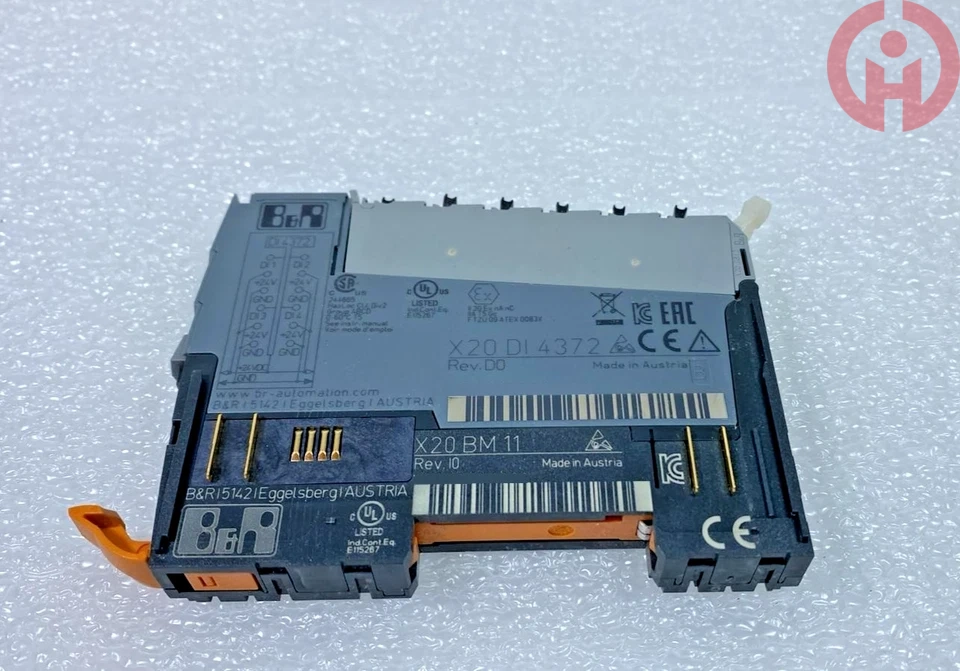

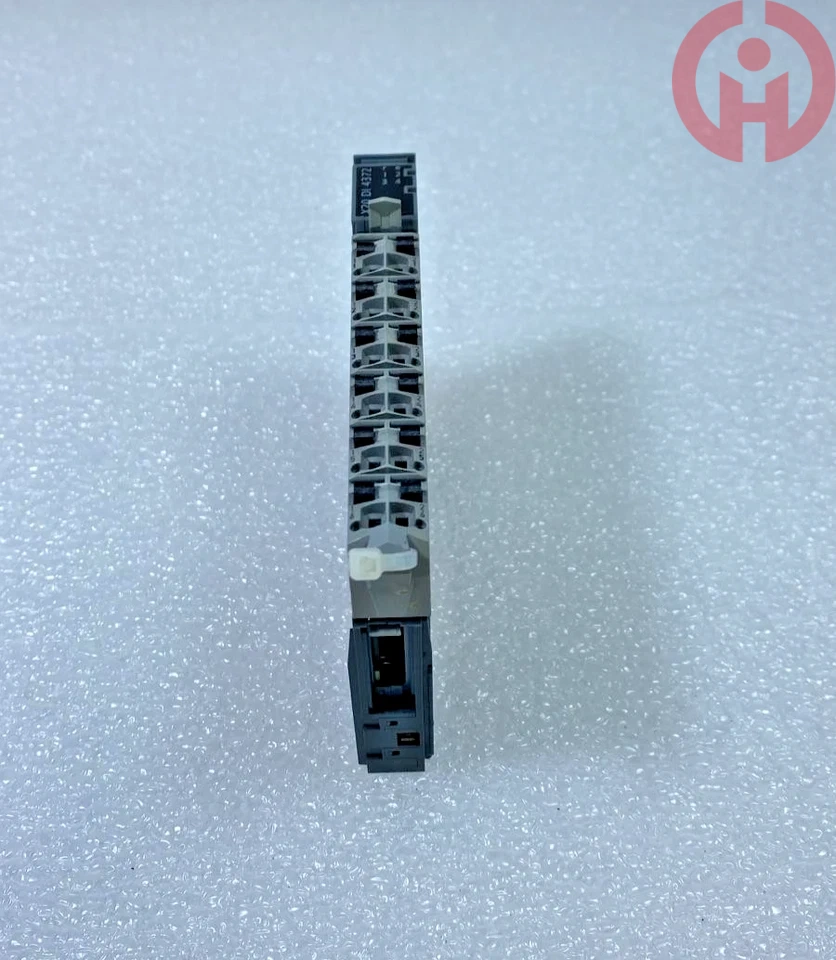

类型：X20 数字量输入模块，4 通道 24VDC 源型数字输入，三线制接线，搭配 X20 总线基座使用，配套端子排 X20TB12 需单独订购

产品编码：B&R ID code 0x22A8

电气规格

I/O 额定电压：24VDC

允许电压波动范围：-15% ~ +20%

功耗：总线侧功耗 0.14W，模块内部 I/O 功耗 0.59W；单路输入典型电流 3.75mA

电气隔离：I/O 通道与背板 X2X Link 信号之间 500Veff 电气隔离，有 效 抑 制现场电磁干扰

供电分配：由 X20 总线基座与配套电源模块统一提供 24V 供电，模块安装在 X20 总线基座插槽内

数字输入：4 路源型 Source 输入，三线制接线；硬件滤波≤100μs，软件滤波 0~25ms 可配置，步长 0.2ms；高电平阈值大于 15VDC，低电平阈

值小于 5VDC，自带传感器供电输出，支持传感器回路监测

通讯接口

总线类型：X2X Link 背板总线通讯

功能：接入 X2X Link 总线，和 CPU 或总线控 制 器交换数字量输入状态信号

总线特性：X2X Link 高速背板总线，实时传输 DI 通道状态，支持模块诊断信息上传

机械与环境参数

防护等级：IP20

安装方式：DIN 导轨卡扣快装，直接卡入 X20 总线基座插槽

外形尺寸：适配 X20 系列标准模块宽度

重量：约 70g

工作温度：水平安装 0~55℃；垂直安装 0~50℃

认证：拥有 CE、UKCA、cULus、ATEX 2 区防爆认证、HazLoc 危险区域认证；同时具备 DNV、CCS、LR、ABS、KR 船级认证，支持  4g 振动

负载，湿度 可达 100 %，适用于船舶、化工防爆等严苛场景

状态指示：模块配备多组 LED 指示灯，RUN 运行灯、ERROR 故障灯、4 路 DI 通道状态灯，分别用于模块运行状态、模块故障、各输入通道信号

状态诊断，可直观判断模块供电、DI 线路故障

典型应用：采集现场三线制 NPN 接近开关、光电传感器等数字量信号，源型输入适配 NPN 型传感器，三线接线方式可实现传感器供电回路监

测，广泛应用于自动化产线、船舶、工程机械控制系统

常见故障排查：RUN 灯不亮优先检查 24V 供电与模块插槽锁紧；ERROR 红灯点亮，排查传感器供电回路异常；DI 通道指示灯无响应，检查传

感器供电、输入接线；信号抖动，调大软件输入滤波参数；通讯不稳定，确认 X2X Link 总线接线可靠
