产品介绍

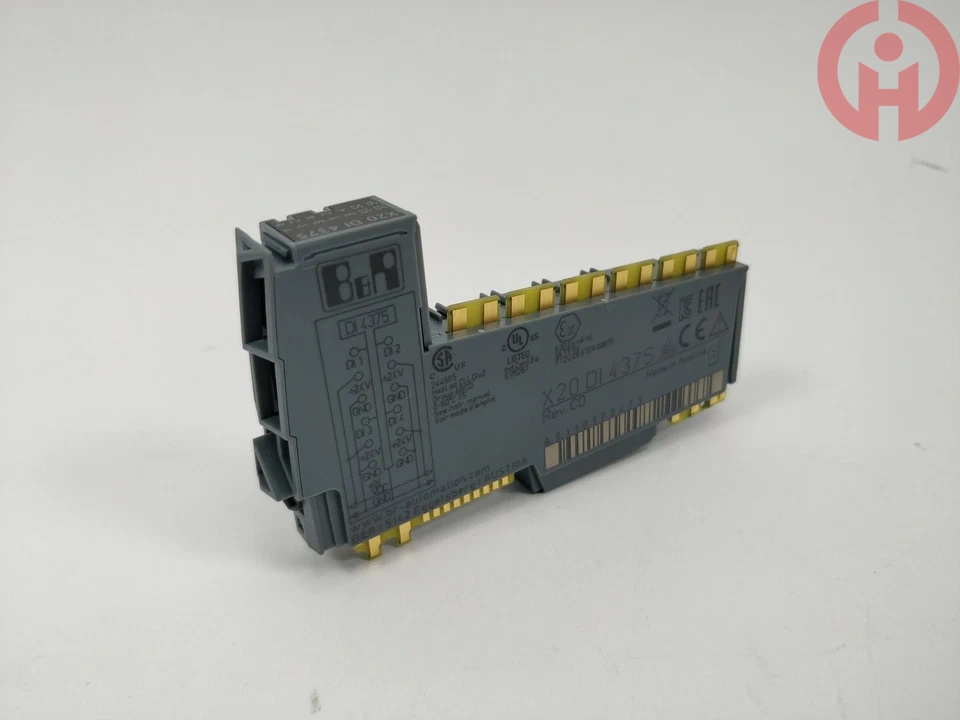

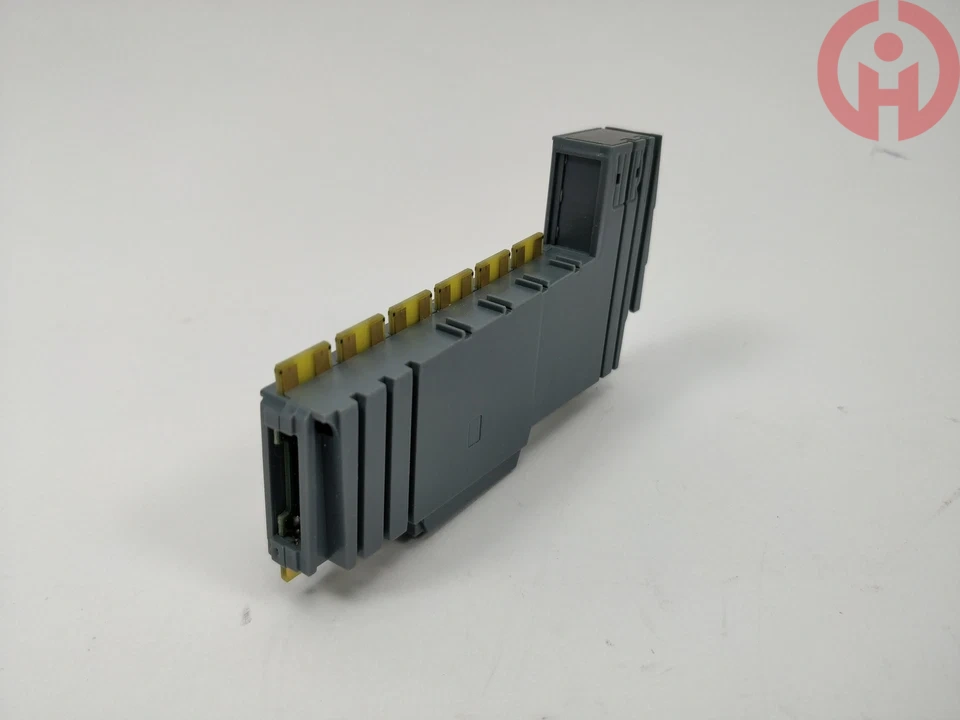

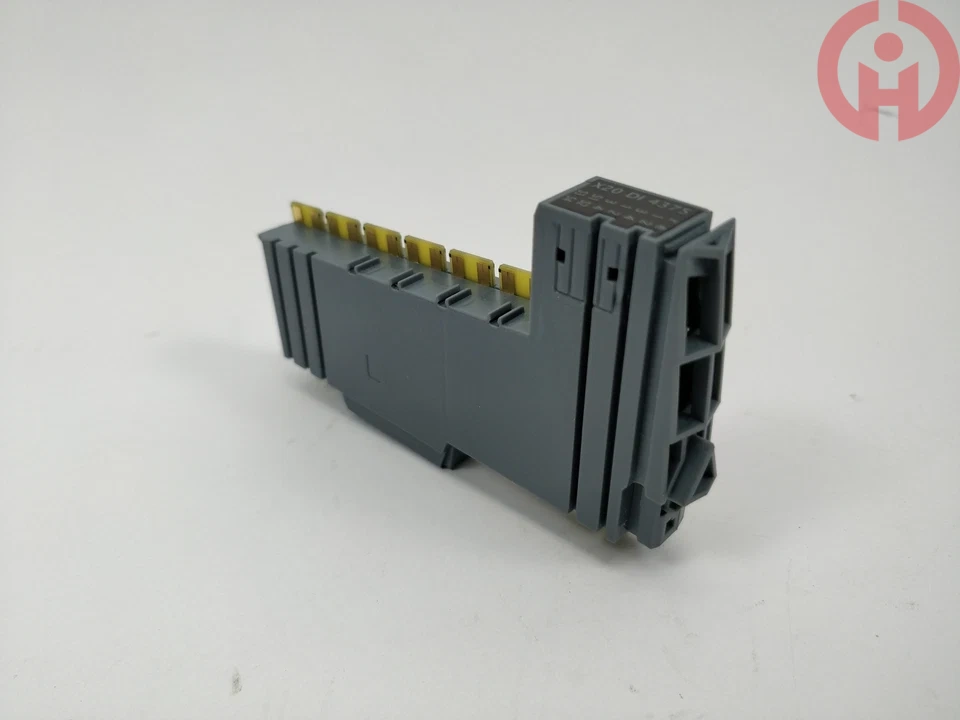

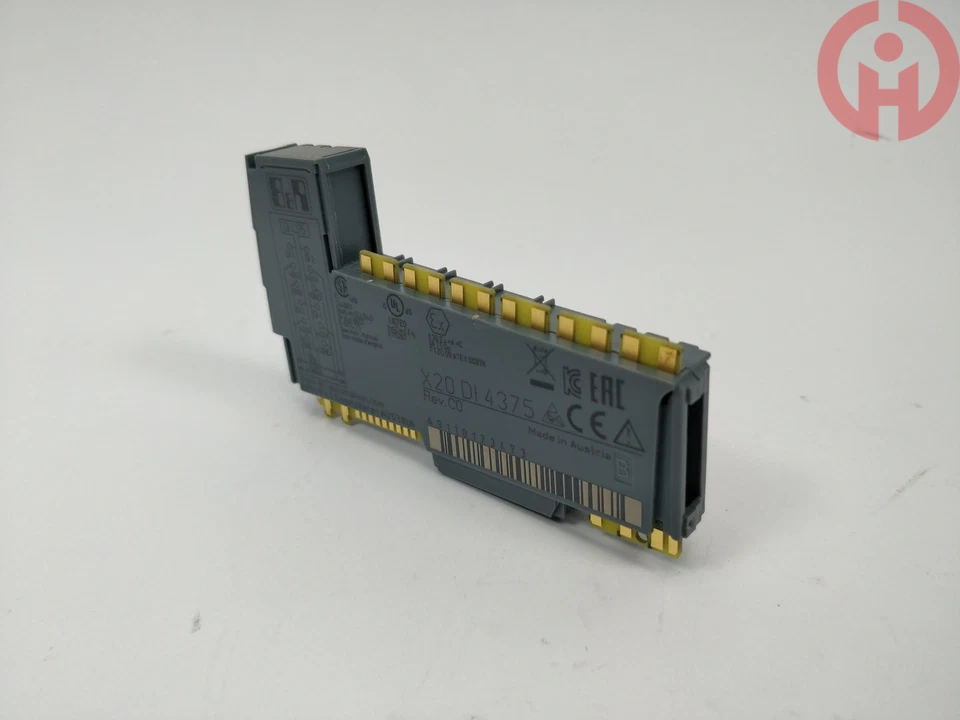

类型：X20 数字量输入模块，4 通道 24VDC 漏型数字输入，三线制接线，支持单通道开路、短路诊断，可单独关闭对应通道诊断功能，搭配 X20

总线基座使用，配套端子排 X20TB12 需单独订购

产品编码：B&R ID code 0xA911

电气规格

I/O 额定电压：24VDC

允许电压波动范围：-15% ~ +20%

功耗：总线侧功耗 0.01W，模块内部 I/O 功耗 1.1W；24VDC 下单路输入典型电流 4.8mA；每通道传感器供电输出  50mA

电气隔离：I/O 通道与背板 X2X Link 信号之间 500Veff 电气隔离，有 效 抑 制现场电磁干扰

供电分配：由 X20 总线基座与配套电源模块统一提供 24V 供电，模块安装在 X20 总线基座插槽内

数字输入：4 路漏型 Sink 输入，三线制接线；硬件滤波 0.8ms，软件滤波默认 1ms，0~25ms 可配置，步长 0.2ms；高电平阈值大于 15VDC，低

电平阈值小于 5VDC，自带传感器供电输出；支持每通道独 立开路、短路检测，诊断功能可按通道关闭

通讯接口

总线类型：X2X Link 背板总线通讯

功能：接入 X2X Link 总线，和 CPU 或总线控 制 器交换数字量输入状态以及通道故障诊断数据

总线特性：X2X Link 高速背板总线，实时传输 DI 通道状态，支持模块、通道级故障诊断信息上传

机械与环境参数

防护等级：IP20

安装方式：DIN 导轨卡扣快装，直接卡入 X20 总线基座插槽

外形尺寸：适配 X20 系列标准模块宽度

重量：约 70g

工作温度：水平安装 0~55℃；垂直安装 0~50℃

认证：拥有 CE、UKCA、cULus、ATEX 2 区防爆认证、HazLoc 危险区域认证；同时具备 DNV、CCS、LR、ABS、KR 船级认证，支持  4g 振动

负载，湿度 可达 100 %，适用于船舶、化工防爆等严苛场景

状态指示：模块配备多组 LED 指示灯，RUN 运行灯、ERROR 故障灯、4 路 DI 通道状态灯，分别用于模块运行状态、模块故障、各输入通道信号

与线路故障诊断，可直观判断模块供电、DI 线路短路 / 断线故障

典型应用：采集现场三线制接近开关、光电传感器等数字量信号，支持通道级断线、短路监控，适合对信号线路可靠性要求高的设备，广泛应用于

自动化产线、船舶、工程机械控制系统

常见故障排查：RUN 灯不亮优先检查 24V 供电与模块插槽锁紧；ERROR 红灯点亮，排查对应通道短路或传感器线路断线；DI 通道指示灯无

响应，检查传感器供电、输入接线；信号抖动，调大软件输入滤波参数；通讯不稳定，确认 X2X Link 总线接线可靠
