产品介绍

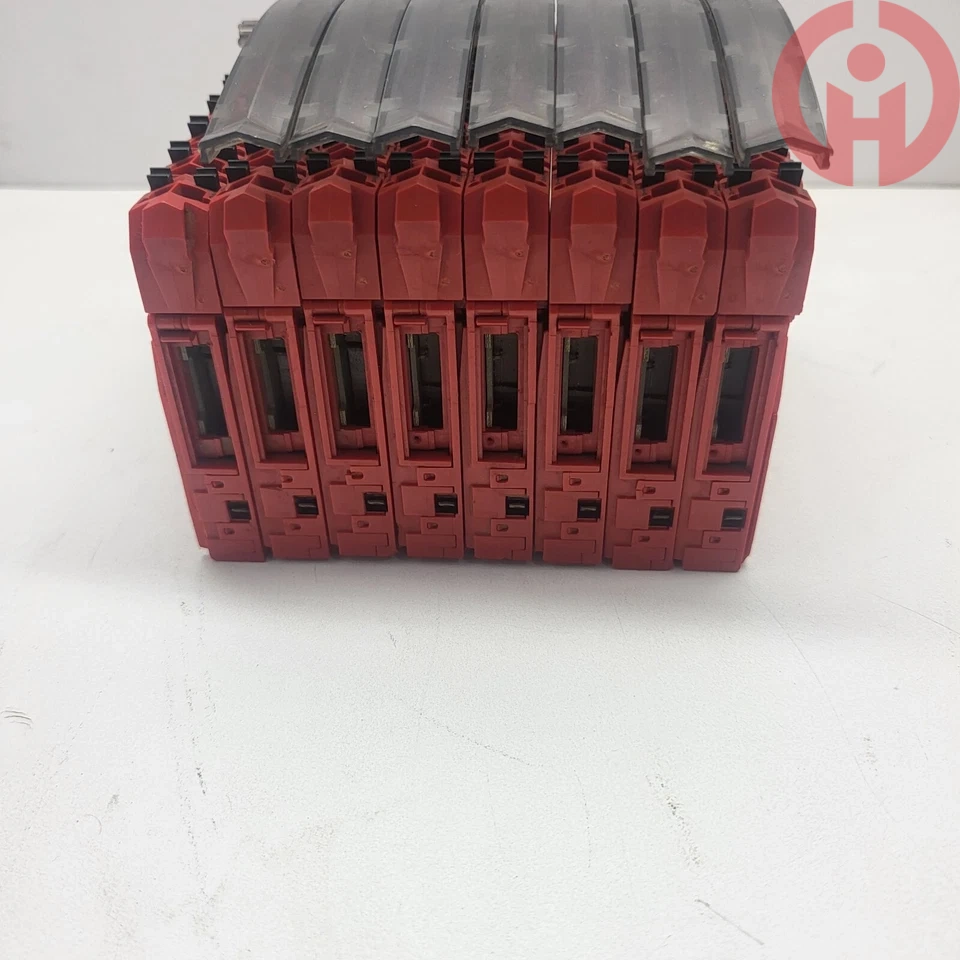

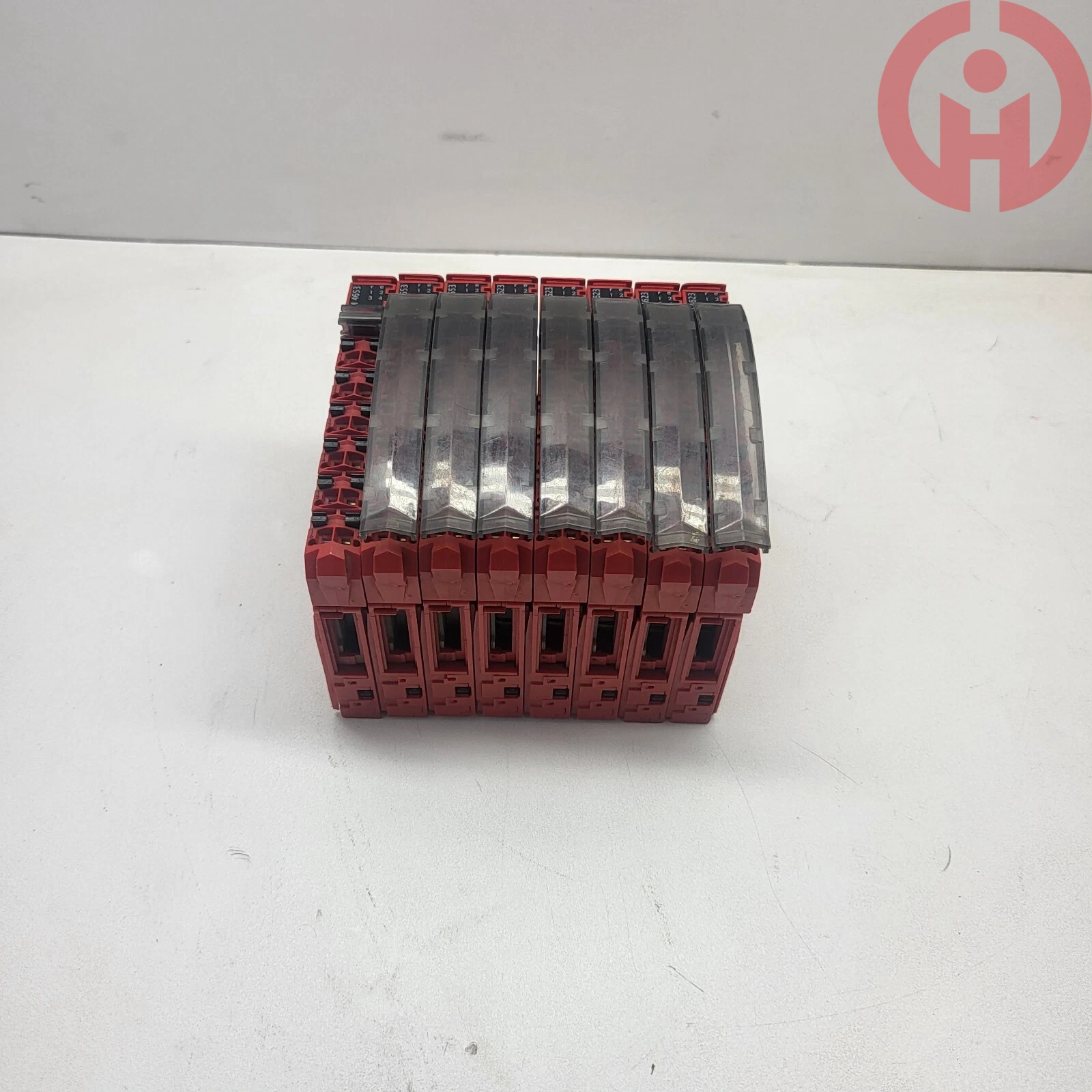

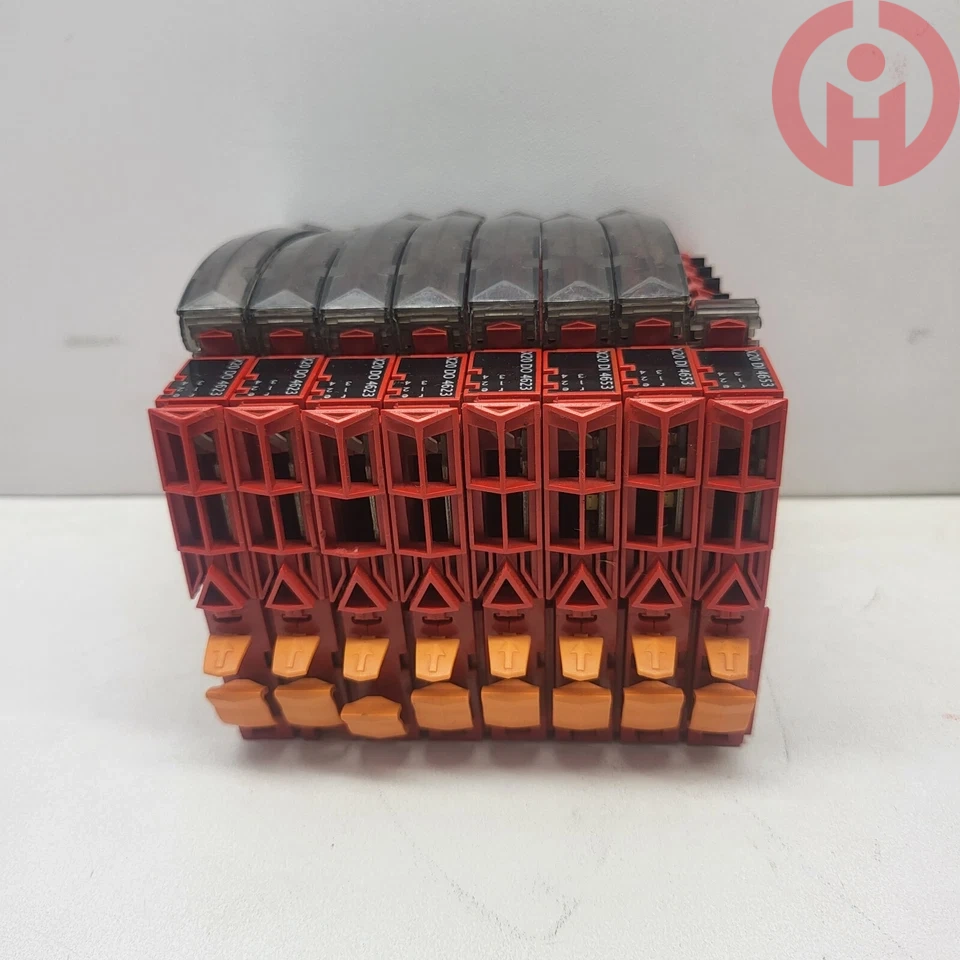

类型：X20 数字量输入模块，4 通道 100~240VAC 交流数字输入，两线制接线，搭配 X20 总线基座使用，配套端子排 X20TB12 需单独订购

产品编码：B&R ID code 0x2545

电气规格

I/O 额定电压：100~240VAC，50/60Hz

允许电压波动范围：85~264VAC

功耗：总线侧功耗 0.17W，外部 I/O 功耗 0.91W

电气隔离：I/O 通道与背板 X2X Link 信号之间电气隔离，有 效 抑 制现场电磁干扰

供电分配：由 X20 总线基座与配套电源模块统一提供 24V 供电，模块安装在 X20 总线基座插槽内

数字输入：4 路交流两线制输入；动作阈值典型 85VAC，支持外部 I/O 供电监测；适配交流型限位开关、继电器触点等交流现场信号元件

通讯接口

总线类型：X2X Link 背板总线通讯

功能：接入 X2X Link 总线，和 CPU 或总线控 制 器交换数字量输入状态信号

总线特性：X2X Link 高速背板总线，实时传输 DI 通道状态，支持模块诊断信息上传

机械与环境参数

防护等级：IP20

安装方式：DIN 导轨卡扣快装，直接卡入 X20 总线基座插槽

外形尺寸：适配 X20 系列标准模块宽度

重量：约 70g

工作温度：水平安装 0~55℃；垂直安装 0~50℃

认证：拥有 CE、UKCA、cULus、ATEX 2 区防爆认证、HazLoc 危险区域认证；同时具备 DNV、CCS、LR、ABS、KR 船级认证，支持  4g 振

动负载，湿度 可达 100 %，适用于船舶、化工防爆等严苛场景

状态指示：模块配备多组 LED 指示灯，RUN 运行灯、ERROR 故障灯、4 路 DI 通道状态灯，分别用于模块运行状态、模块故障、各输入通道

信号状态诊断，可直观判断模块供电、DI 线路故障

典型应用：采集现场交流电压回路的继电器触点、交流限位开关等开关量信号，适用于老旧设备改造、大功率交流设备信号采集场景，广泛应

用于自动化产线、船舶、工程机械控制系统

常见故障排查：RUN 灯不亮优先检查 24V 总线供电与模块插槽锁紧；ERROR 红灯点亮，排查外部 AC 输入电压低于 85V；DI 通道指示灯无响

应，检查交流回路接线、现场开关触点；信号误触发，检查交流线路屏 蔽减少干扰；通讯不稳定，确认 X2X Link 总线接线可靠
