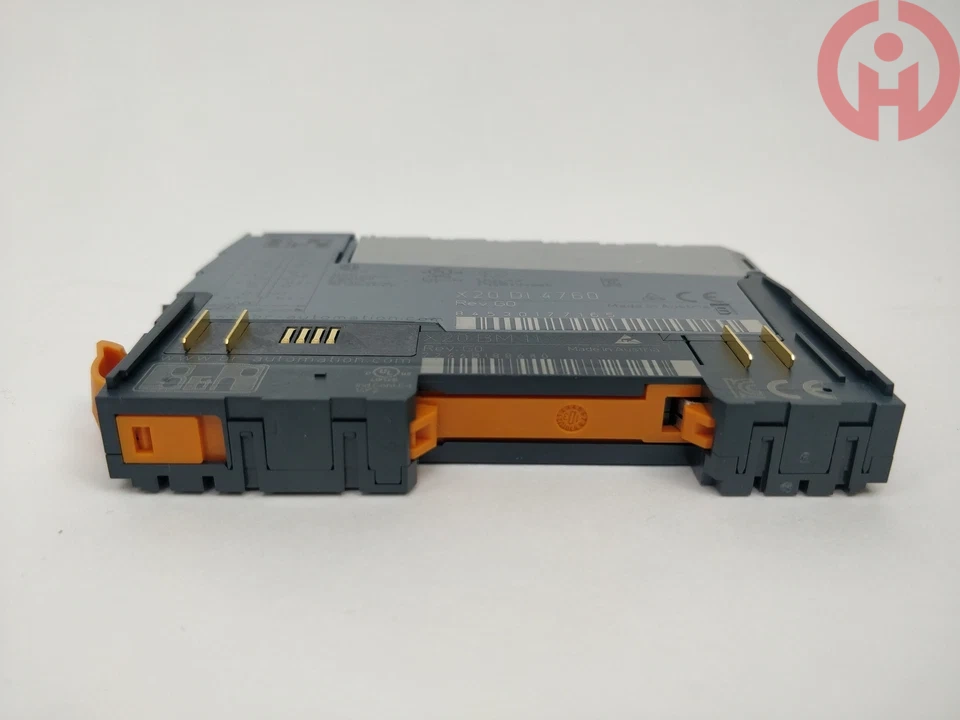

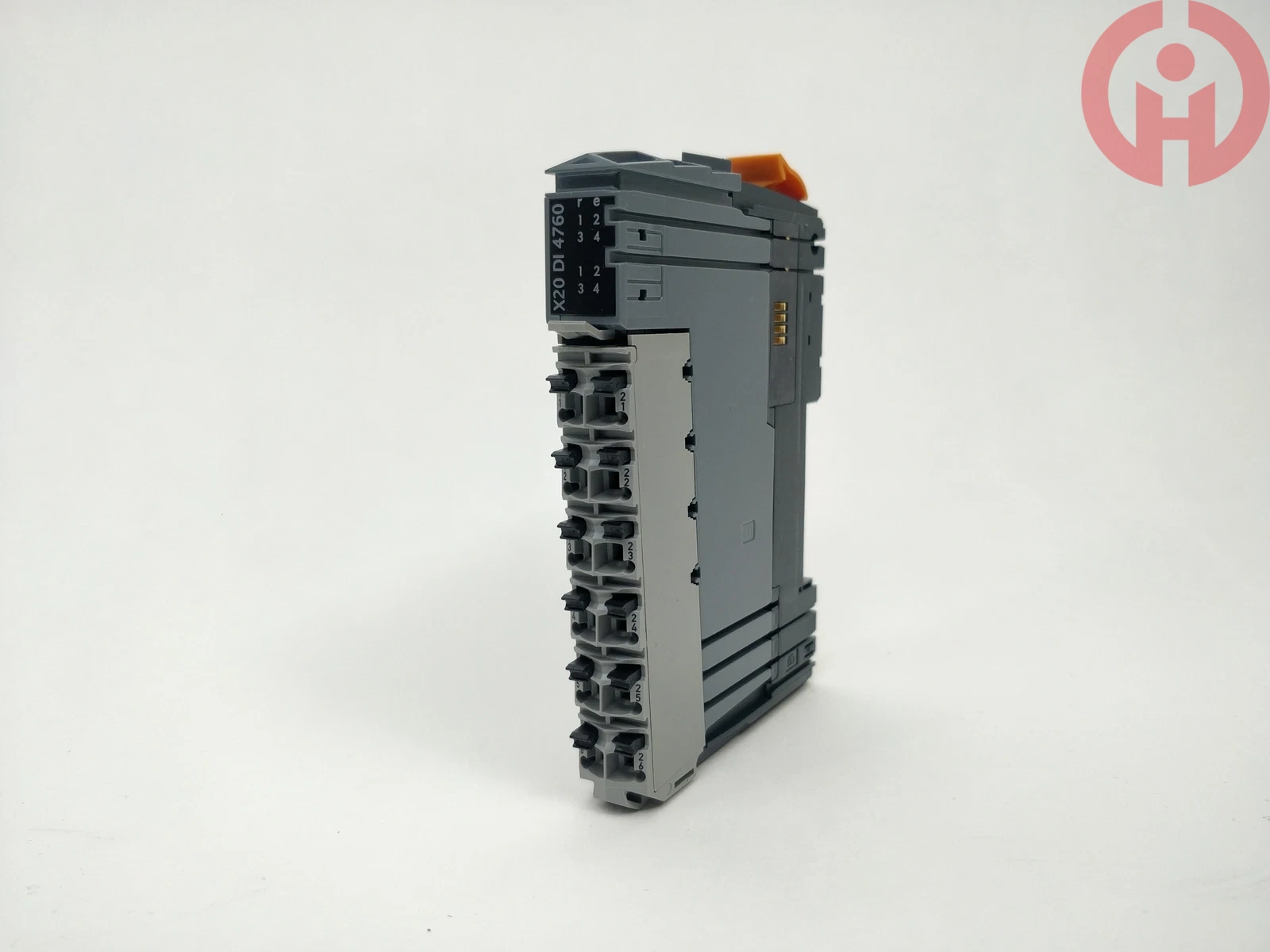

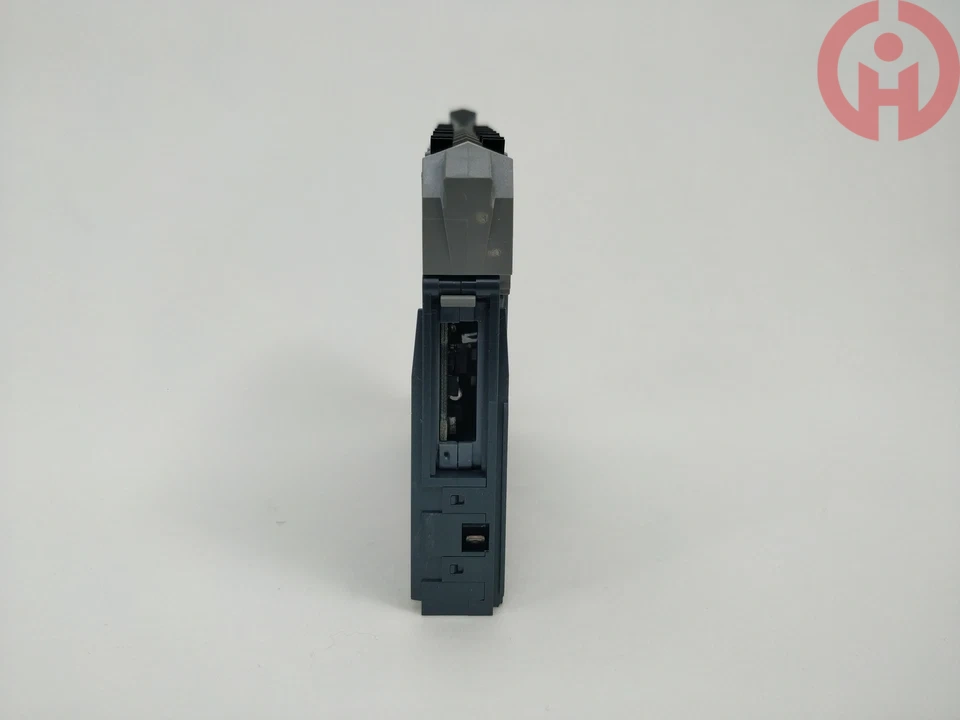

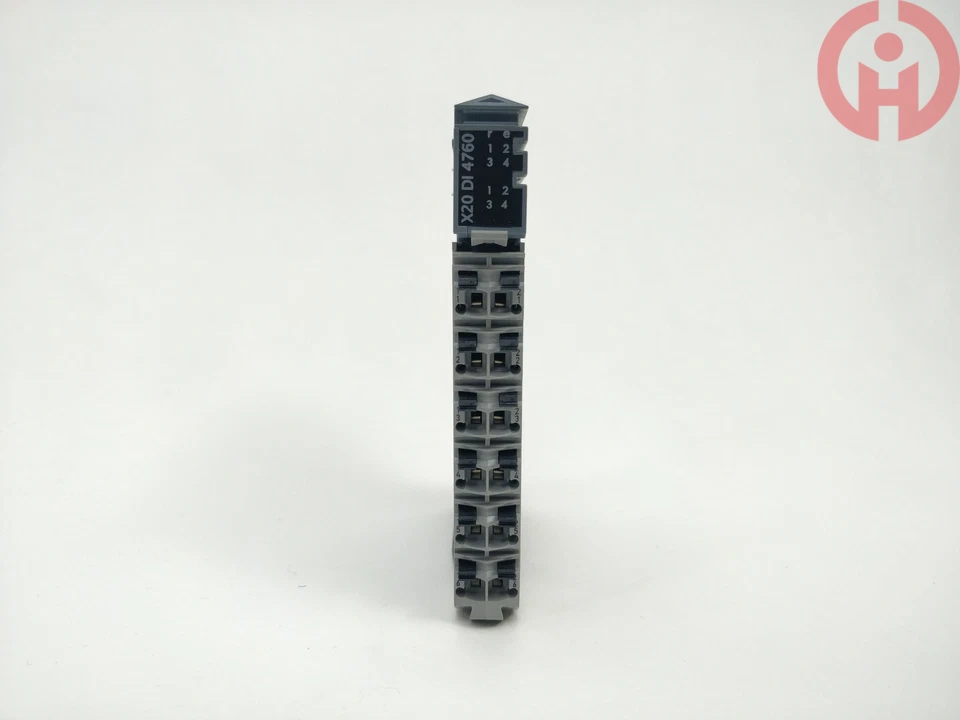

产品介绍

类型：X20 数字量输入模块，4 通道 NAMUR 输入模块，遵循 EN 60947-5-6 标准，支持通道级开路、短路诊断，每通道可作为计数输入

搭配 X20 总线基座使用，配套端子排 X20TB12 需单独订购

产品编码：B&R ID code 0x2469

电气规格

I/O 额定电压：8.05VDC NAMUR 回路供电

允许电压波动范围：±0.33%

功耗：总线侧功耗 0.01W，模块内部 I/O 功耗 1.5W；短路电流 8.2mA，短路检测阈值 7mA

电气隔离：I/O 通道与背板 X2X Link 信号之间 500Veff 电气隔离，有 效 抑 制现场电磁干扰

供电分配：由 X20 总线基座与配套电源模块统一提供 24V 总线供电，模块安装在 X20 总线基座插槽内

数字输入：4 路 NAMUR 输入，适配 NAMUR 本安型接近开关；硬件输入延迟随启用通道数量变化，单通道≤310μs，4 通道全开≤735μs；内置

8 位计数器，单通道 计数频率 1600Hz，4 通道同时使用  680Hz；支持每通道独 立开路、短路故障检测

通讯接口

总线类型：X2X Link 背板总线通讯

功能：接入 X2X Link 总线，和 CPU 或总线控 制 器交换 NAMUR 开关信号、脉冲计数值以及通道故障诊断数据

总线特性：X2X Link 高速背板总线，实时传输 DI 通道状态与计数值，支持模块、通道级故障诊断信息上传

机械与环境参数

防护等级：IP20

安装方式：DIN 导轨卡扣快装，直接卡入 X20 总线基座插槽

外形尺寸：适配 X20 系列标准模块宽度

重量：约 70g

工作温度：水平安装 0~55℃；垂直安装 0~50℃

认证：拥有 CE、UKCA、cULus、ATEX II 3G Ex nA nC IIA T5 Gc 防爆认证；同时具备 DNV、CCS 船级认证，支持  4g 振动负载，湿度 可达

 100 %，适用于船舶、化工防爆等严苛场景

状态指示：模块配备多组 LED 指示灯，RUN 运行绿灯、ERROR 故障红灯、4 路通道状态灯，分别用于模块运行状态、模块故障、各 NAMUR

通道信号 / 开路 / 短路故障诊断，可直观判断模块供电、传感器线路断线、短路故障

典型应用：化工防爆区域采集 NAMUR 本安型接近开关信号，脉冲计数用于位置检测、转速测量，广泛应用于化工防爆设备、船舶、过程自动

化控制系统

常见故障排查：RUN 灯不亮优先检查 24V 总线供电与模块插槽锁紧；ERROR 红灯闪烁，排查对应 NAMUR 通道短路或者线路开路；通道计数

不准，检查线路屏 蔽，减少电磁干扰；通讯不稳定，确认 X2X Link 总线接线可靠
