产品介绍

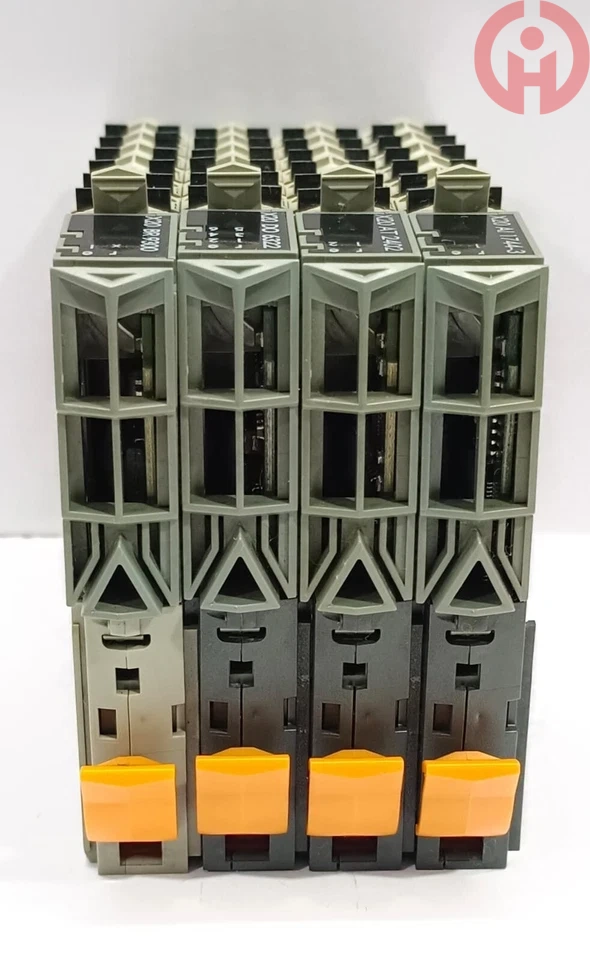

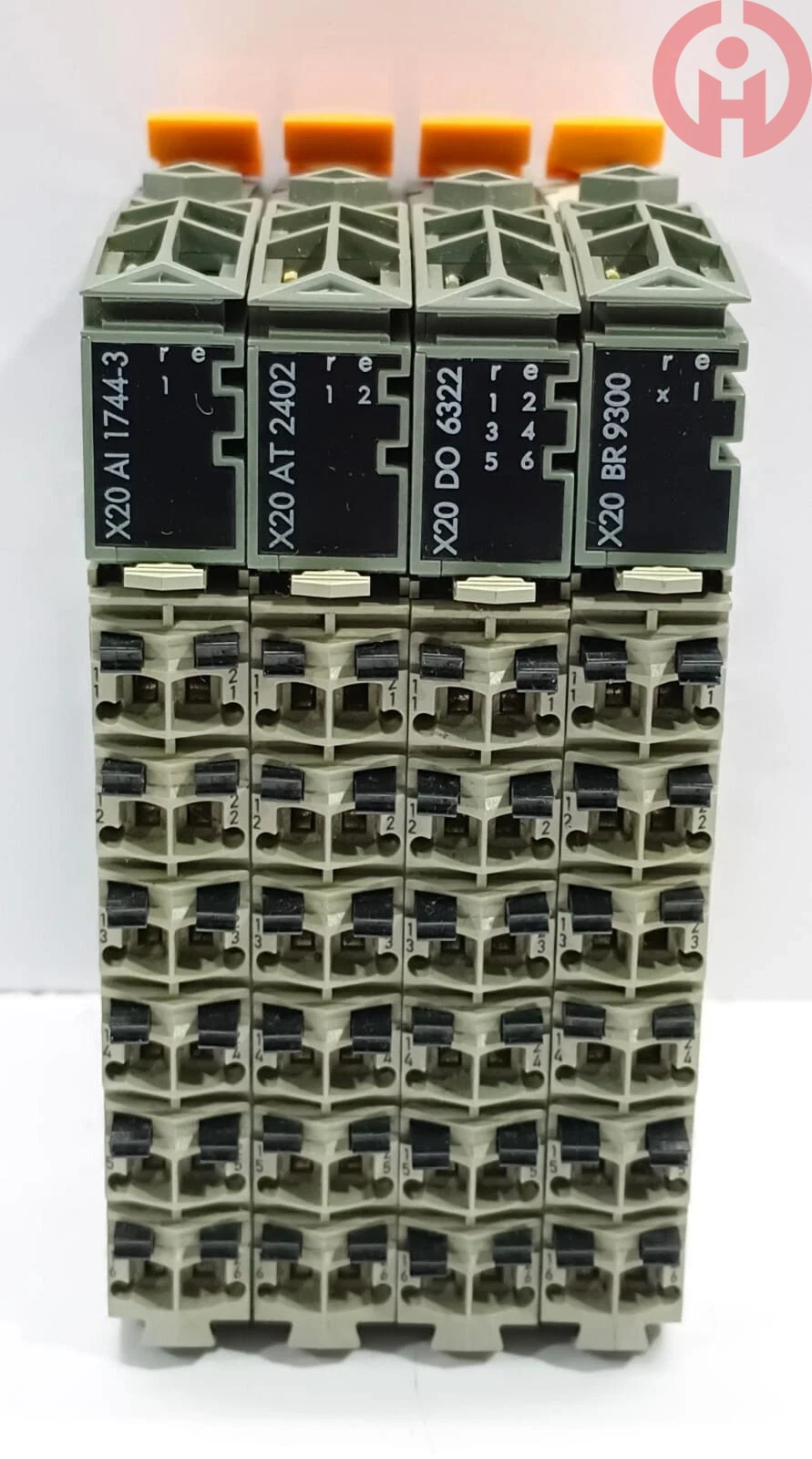

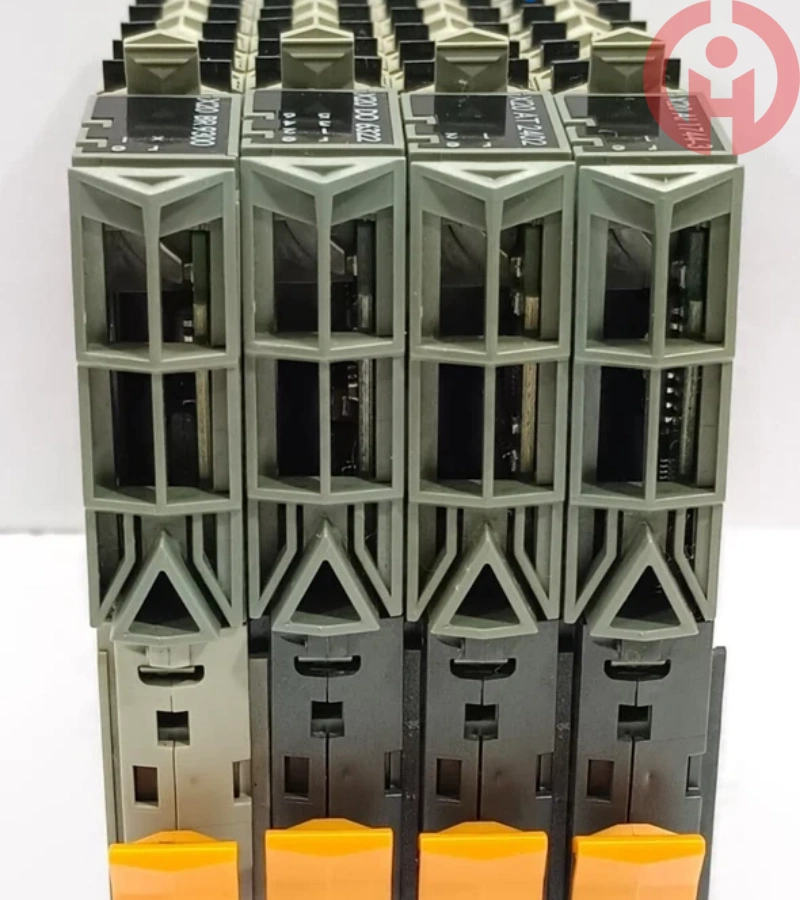

类型：X20 模拟量输入模块，单通道全桥应变片称重模块，24 位 AD 转换，内置应变桥激励供电，可直接接称重传感器，搭配 X20 总线基座

使用，配套端子排 X20TB12 需单独订购

产品编码：B&R ID code 0x246A

电气规格

I/O 额定电压：桥路激励 5.5VDC， 输出电流 65mA

允许电压波动范围：-15% ~ +20%

功耗：总线侧功耗 0.3W，模块 I/O 侧功耗 1.8W

电气隔离：应变测量回路与背板 X2X Link 信号之间电气隔离，通道与 I/O 电源之间无隔离，有 效 抑 制现场电磁干扰

供电分配：由 X20 总线基座与配套电源模块统一提供 24V 供电，模块安装在 X20 总线基座插槽内

模拟输入：1 路全桥应变片输入，支持 mV/V 信号采集；可选量程 2mV/V~256mV/V；24 位模数转换；输入滤波可软件配置，  5kHz 采样速率

内置 5.5V 短路保护应变桥激励电源，支持传感器断线、短路诊断；温漂 偏移 2ppm/℃，增益漂移  12ppm/℃，非线性误差＜10ppm

通讯接口

总线类型：X2X Link 背板总线通讯

功能：接入 X2X Link 总线，和 CPU 或总线控 制 器传输称重、拉力应变测量数据以及模块通道故障诊断信息

总线特性：X2X Link 高速背板总线，实时传输应变测量值，支持模块级、通道级诊断信息上传

机械与环境参数

防护等级：IP20

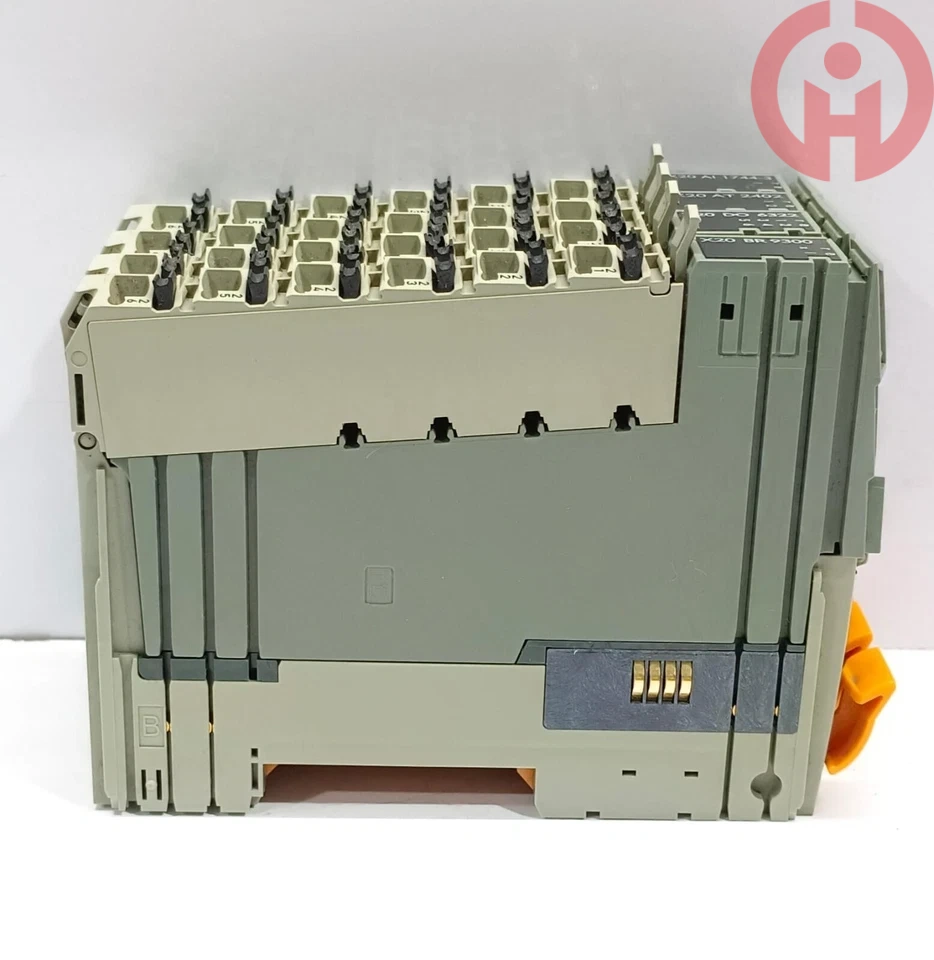

安装方式：DIN 导轨卡扣快装，直接卡入 X20 总线基座插槽

外形尺寸：适配 X20 系列标准模块宽度

重量：约 70g

工作温度：水平安装 0~55℃；垂直安装 0~50℃

认证：拥有 CE、UKCA、cULus、ATEX 2 区防爆认证、HazLoc 危险区域认证；同时具备 DNV、CCS、LR、ABS、KR 船级认证，支持  4g 振

动负载，湿度 可达 100 %，适用于船舶、化工防爆等严苛场景

状态指示：模块配备多组 LED 指示灯，RUN 运行灯、ERROR 故障灯、AI 通道状态灯，分别用于模块运行状态、模块故障、应变传感器通道信

号诊断，可直观判断模块供电、传感器线路断线、短路故障

典型应用：压力、拉力、重量检测，直接连接全桥式称重传感器、应变式力传感器，用于压装设备、称重台、材料试验机、张力检测，广泛应用

于自动化产线、船舶、工程机械控制系统

常见故障排查：RUN 灯不亮优先检查 24V 供电与模块插槽锁紧；ERROR 红灯点亮，排查应变桥接线断线、短路；称重数值漂移，检查传感器屏

 蔽接地、桥路激励电压；测量数值跳动，调大输入滤波参数；通讯不稳定，确认 X2X Link 总线接线可靠
