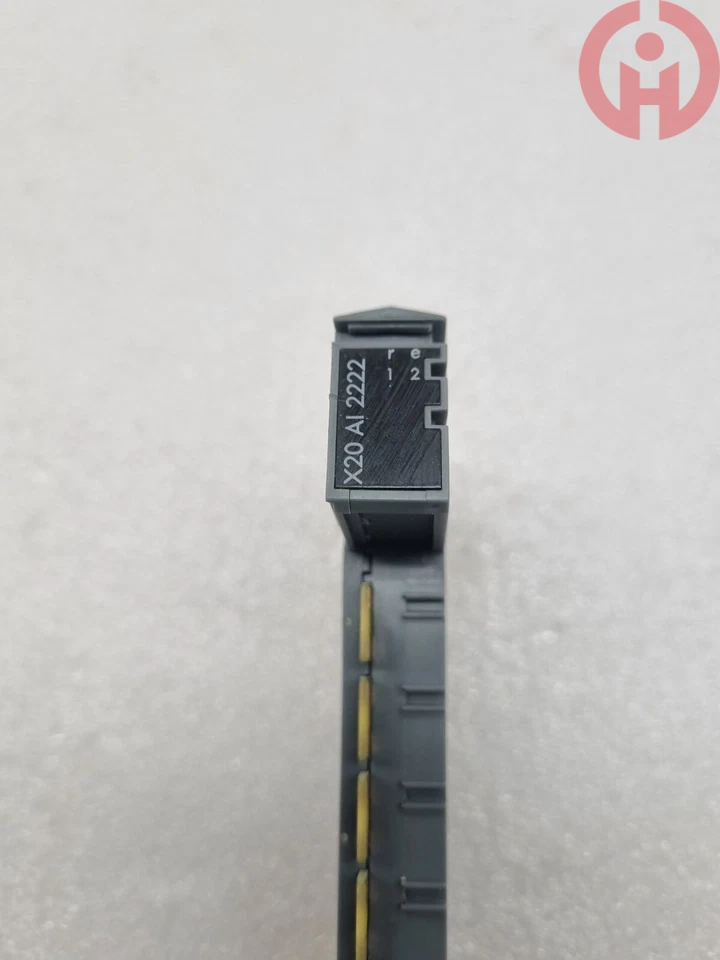

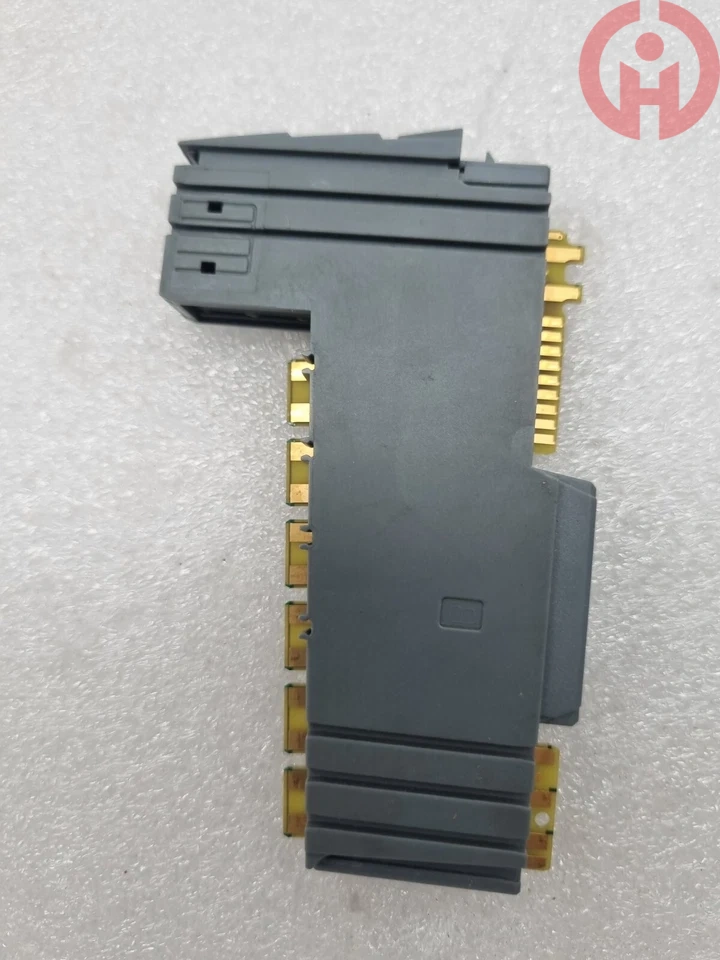

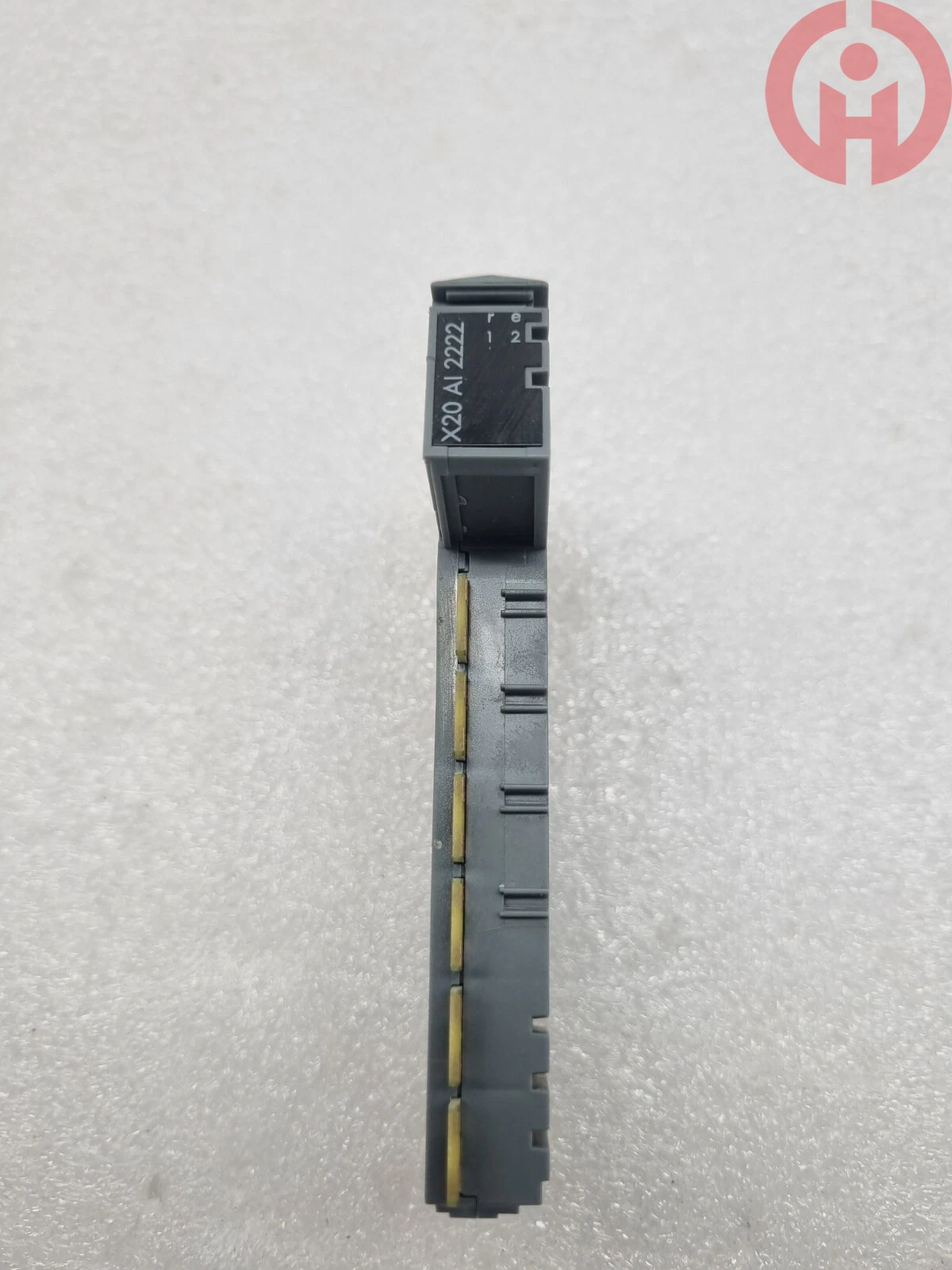

产品介绍

类型：X20 模拟量输入模块，2 通道 ±10V 电压模拟量输入，13 位转换分辨率，输入滤波软件可配置，搭配 X20 总线基座使用，配套端子排

X20TB06 需单独订购

产品编码：B&R ID code 0x1F29

电气规格

I/O 额定电压：±10V 电压信号

允许电压波动范围：-15% ~ +20%

功耗：总线侧功耗 0.13W，模块 I/O 侧功耗 0.48W；单通道输入阻抗大于 1MΩ

电气隔离：I/O 通道与背板 X2X Link 信号之间 500Veff 电气隔离，有 效 抑 制现场电磁干扰

供电分配：由 X20 总线基座与配套电源模块统一提供 24V 供电，模块安装在 X20 总线基座插槽内

模拟输入：2 路电压型模拟输入，信号范围 ±10V；13 位模数转换分辨率；输入滤波时间软件可配置，可抑 制现场高频干扰；支持通道超限诊断

可识别信号超量程状态

通讯接口

总线类型：X2X Link 背板总线通讯

功能：接入 X2X Link 总线，和 CPU 或总线控 制 器交换两路模拟量采集数据以及通道故障诊断信息

总线特性：X2X Link 高速背板总线，实时传输 AI 测量值，支持模块诊断信息上传

机械与环境参数

防护等级：IP20

安装方式：DIN 导轨卡扣快装，直接卡入 X20 总线基座插槽

外形尺寸：适配 X20 系列标准模块宽度

重量：约 70g

工作温度：水平安装 0~55℃；垂直安装 0~50℃

认证：拥有 CE、UKCA、cULus、ATEX 2 区防爆认证、HazLoc 危险区域认证；同时具备 DNV、CCS、LR、ABS、KR 船级认证，支持  4g 振动

负载，湿度

状态指示：模块配备多组 LED 指示灯，RUN 运行灯、ERROR 故障灯、2 路 AI 通道状态灯，分别用于模块运行状态、模块故障、各模拟量通道信

号与超限故障诊断，可直观判断模块供电、AI 线路故障

典型应用：采集现场 ±10V 电压型传感器信号，如位移传感器、压力变送器、张力仪表等电压输出设备，广泛应用于自动化产线、船舶、工程机械

控制系统

常见故障排查：RUN 灯不亮优先检查 24V 供电与模块插槽锁紧；ERROR 红灯点亮，排查模拟量信号超出 ±10V 量程；AI 通道数值无变化，检查信

号接线、传感器供电；数值波动大，调大模块输入滤波参数，信号线缆做好屏 蔽接地；通讯不稳定，确认 X2X Link 总线接线可靠
