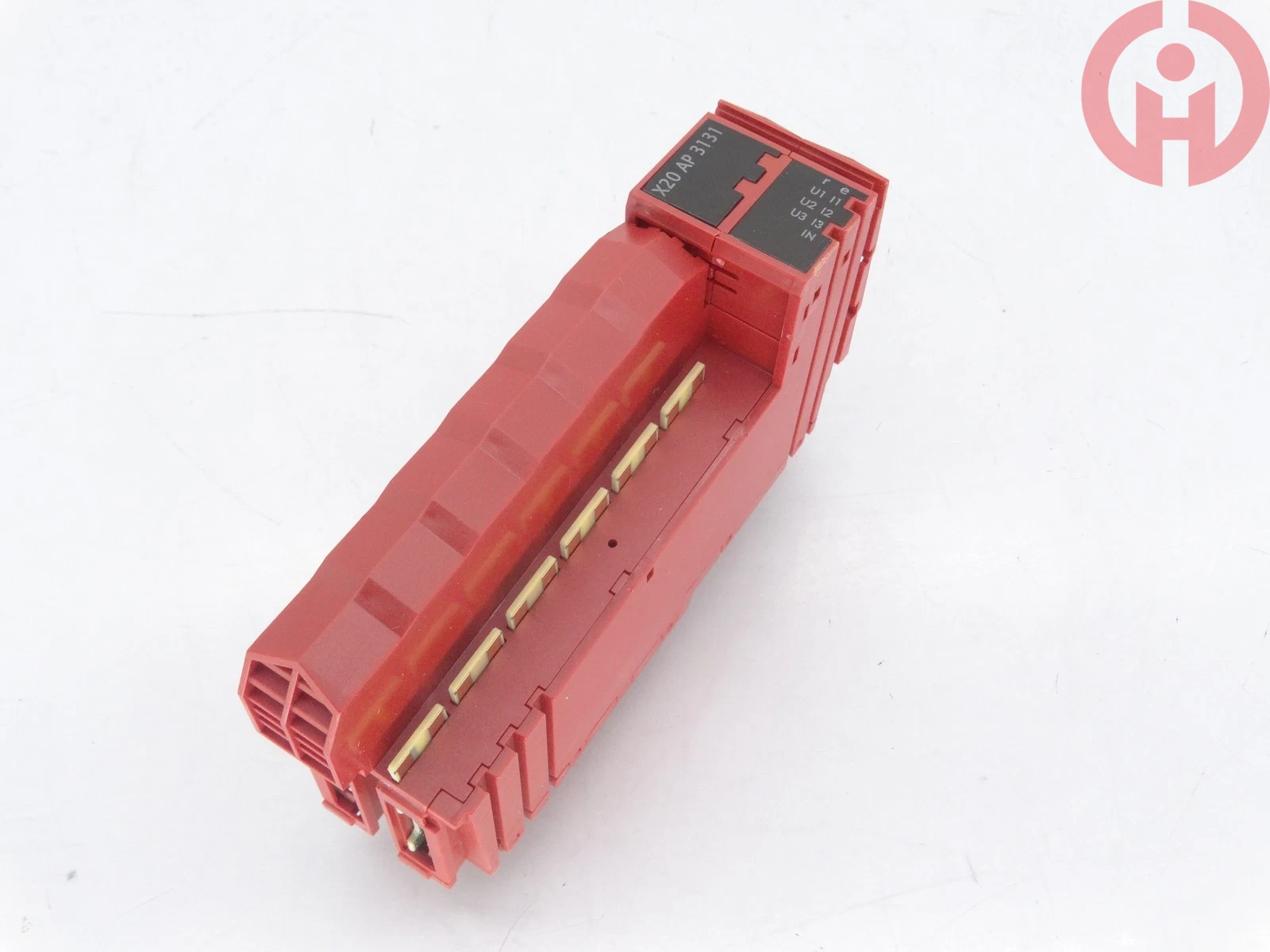

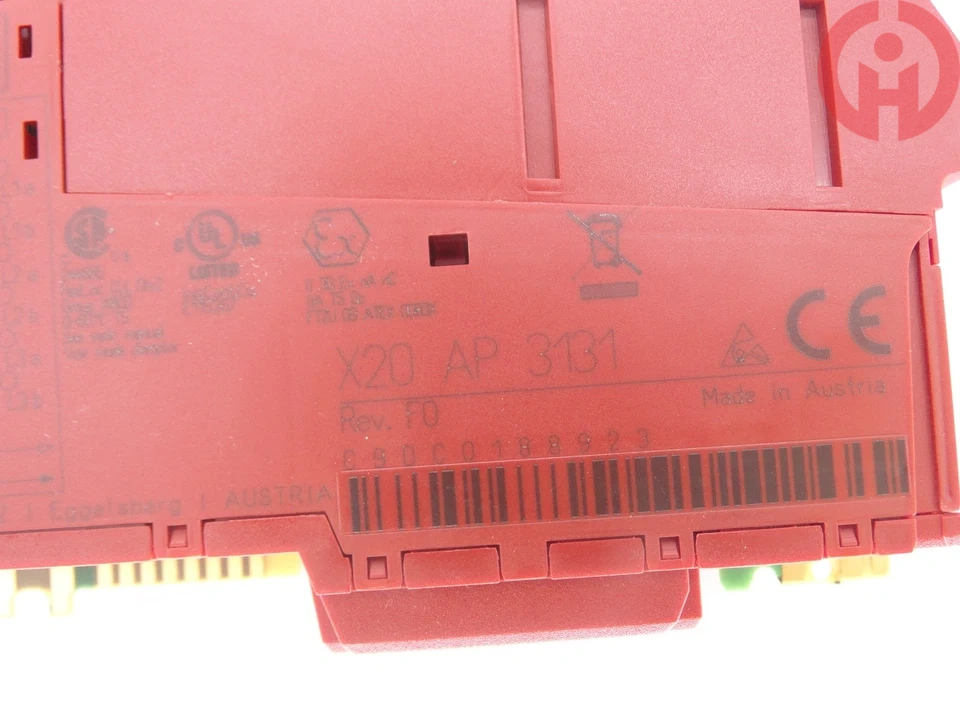

产品介绍

电气规格

I/O 额定信号：电压输入 480VAC（相间），相对中性线  277VAC；电流输入额定次级 5 A AC，一次侧 65A 可软件配置，更大电流可通过程序换算

允许频率范围：45~65Hz，额定 50/60Hz，频率测量分辨率 0.01Hz

功耗：总线侧功耗 0.2W，模块 I/O 侧功耗 1.8W；电压通道输入阻抗 1.68MΩ，电流输入负载 20mΩ，短时可承受 8 倍额定电流 0.5 秒

电气隔离: I/O 测量通道与背板 X2X Link 信号之间加强电气隔离，高压回路与 PLC 控制侧安全隔离，有 效 抑 制强电电磁干扰

供电分配：由 X20 总线基座与配套电源模块统一提供 24V 供电，模块安装在 X20 双宽总线基座插槽内

模拟输入: 3 相电压采集通道，4 路交流电流采集通道；电压测量分辨率 10mV，电流测量分辨率 1mA；可自动计算电压电流有 效值、有功功率

无功功率、视在功率、功率因数、相角，以及各相和总有功电能、无功电能；支持过压、过流、相序故障诊断，支持 NetTime 时间戳同步，有功

电能测量精度可达 ±0.4%。

通讯接口

总线类型: X2X Link 背板总线通讯

功能：接入 X2X Link 总线，和 CPU 或总线控 制 器交换三相电能采集数据以及通道故障诊断信息

总线特性: X2X Link 高速背板总线，实时传输电能测量参数，支持模块诊断信息上传，支持高精度时间同步

机械与环境参数

防护等级: IP20

安装方式: DIN 导轨卡扣快装，直接卡入 X20 双宽总线基座插槽

工作温度范围: -20℃~+60℃

存储温度: -40℃~+85℃

认证: CE、UKCA、cULus、EAC、ATEX Zone2 防爆认证，满足 Class I, Division 2 危险区域使用要求，拥有 DNV、LR、ABS 船级认证

状态指示：绿色 RUN 运行灯，红色故障指示灯，三相电压通道配备独 立状态 LED，硬件指示灯搭配软件双重故障诊断，可指示相序、过压、过

流状态

典型应用：工厂配电柜三相电参数采集，大功率设备能耗监测，光伏、储能系统电能计量，楼宇能源管理，二类防爆区域电力参数监测。

常见故障排查：红灯报 警优先检查模块 24V 供电与高压端子接线；电压读数异常，检查三相接线、相序是否正确；电流测量无数值，检查 5 A 电

流互感器二次回路接线，确认回路无开路；计量数据偏差大，核对软件内互感器变比参数配置。
