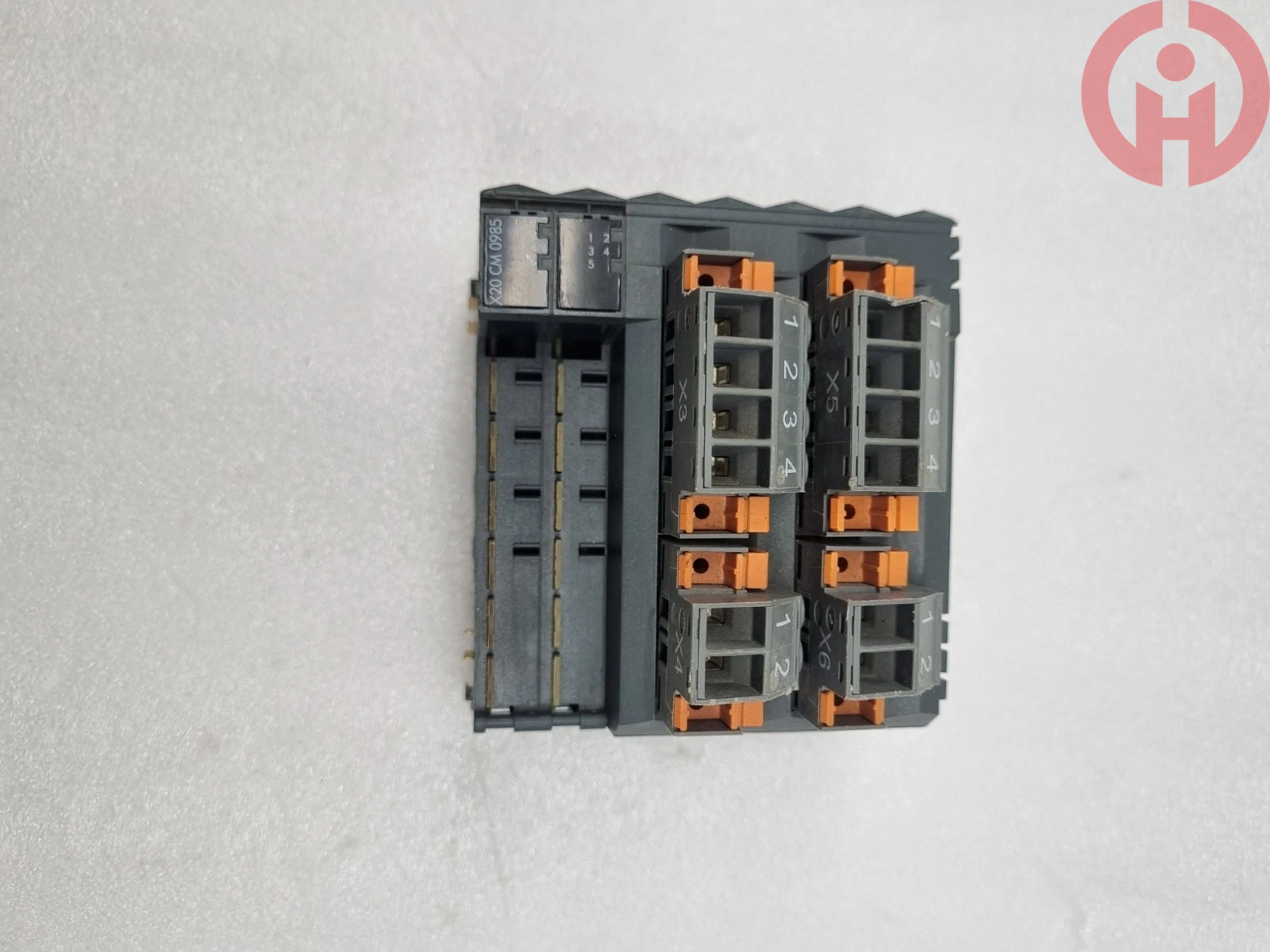

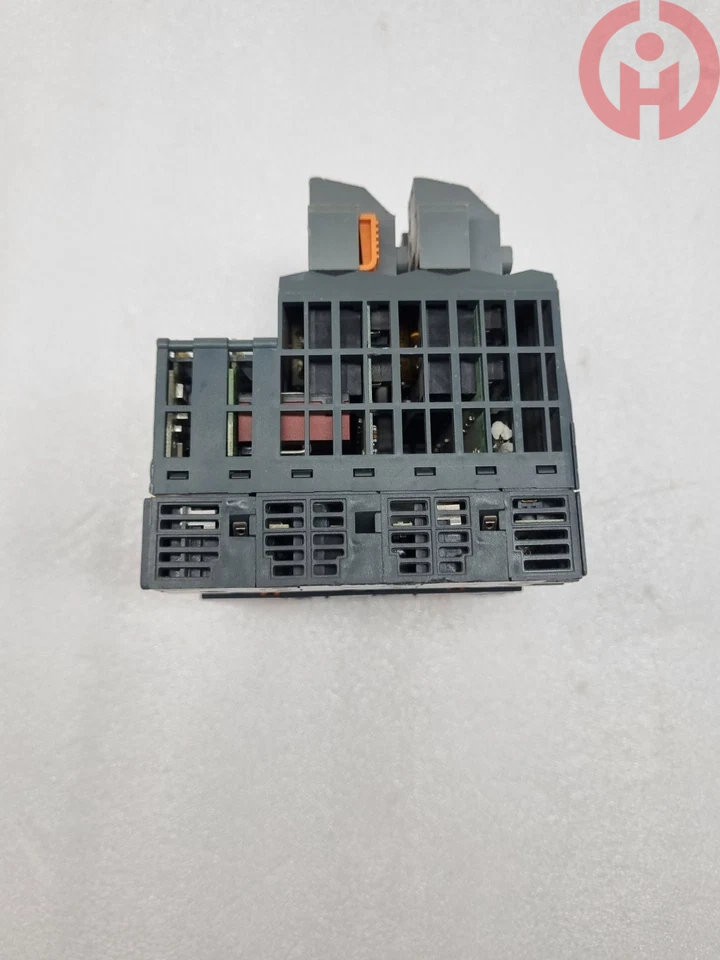

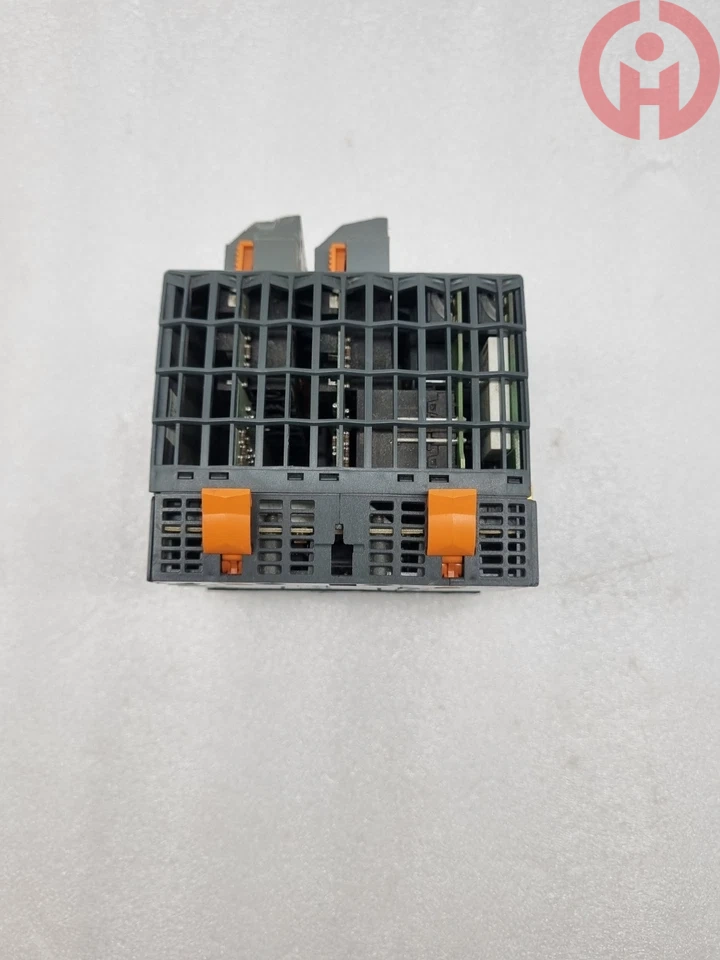

产品介绍
电气规格
I/O 额定信号：电压输入范围 120~480VAC 相间，相对中性线 277VAC；电流输入支持 1A 或 5 A 电流互感器，软件可选；5 路数字输出 24VDC
单路额定 0.1A，总输出电流 0.5 A；1 路转换触点继电器，额定 1A
允许频率范围：15.2Hz~2 倍额定频率，常规 45~65Hz，50Hz 工况下频率测量精度典型值 10mHz
功耗：总线侧功耗 1.4W，模块 I/O 侧功耗 4W；电压通道具备高输入阻抗，电流回路内置采样电阻，数字输出带短路与过热保护
电气隔离: I/O 高压测量通道与背板 X2X Link 信号之间加强隔离，强电测量回路与 PLC 控制侧安全隔离，有 效 抑 制电网侧电磁干扰
供电分配：由 X20 总线基座与配套电源模块统一提供 24V 供电，模块安装在 X20 双宽总线基座插槽内
模拟输入：支持双电网同步采集，可接入两路独 立交流电网外加 2 路附加电压；可采集相电压、线电压、相电流，自动计算有 效值、有功功率
无功功率、视在功率、功率因数、相角、谐波；具备过压、欠压、过频、欠频、不平衡负载、热过流、短路监测；内置并网同步单元，同步判断时
综合相位、电压、频率、电压变化率等参数，测量数据可保存至非易失存储器。
通讯接口
总线类型: X2X Link 背板总线通讯
功能：接入 X2X Link 总线，和 CPU 或总线控 制 器交换双电网电力测量数据、并网同步状态以及通道故障诊断信息
总线特性: X2X Link 高速背板总线，实时传输电力测量参数，支持模块诊断信息上传，支持 NetTime 高精度时间同步
机械与环境参数
防护等级: IP20

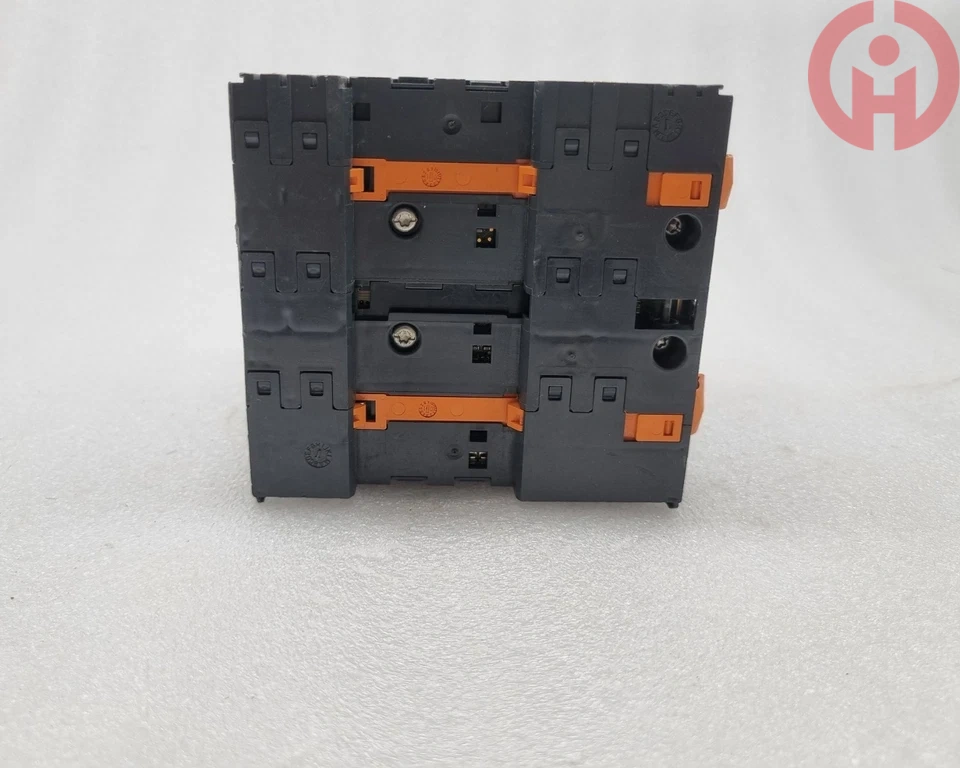

安装方式: DIN 导轨卡扣快装，直接卡入 X20 双宽总线基座插槽
工作温度范围: -20℃~+60℃
存储温度: -40℃~+85℃
认证: CE、UKCA、cULus、ATEX Zone2 防爆认证，满足 Class I, Division 2 危险区域使用要求，拥有 DNV、LR、ABS 船级认证，符合 UL6200
标准
状态指示：绿色 RUN 运行灯，红色故障指示灯，各测量通道、数字输出、继电器通道配备独 立状态 LED，硬件指示灯搭配软件双重故障诊断，可
指示电网异常、同步就绪、输出动作状态
典型应用：发电机组并网控制，船舶轴带发电机控制系统，工厂双电源切换监测，储能与光伏并网系统，柴油发电机组自动准同期，二类防爆区域
电力监测与并网控制。
常见故障排查：红灯报 警优先检查模块 24V 供电与高压端子接线；电压读数异常，检查接线相序、接线紧固度；电流无读数，检查电流互感器二
次回路，防止开路；并网同步无法就绪，核对电压、频率、相位阈值参数；数字输出无动作，检查输出负载与短路保护状态。
