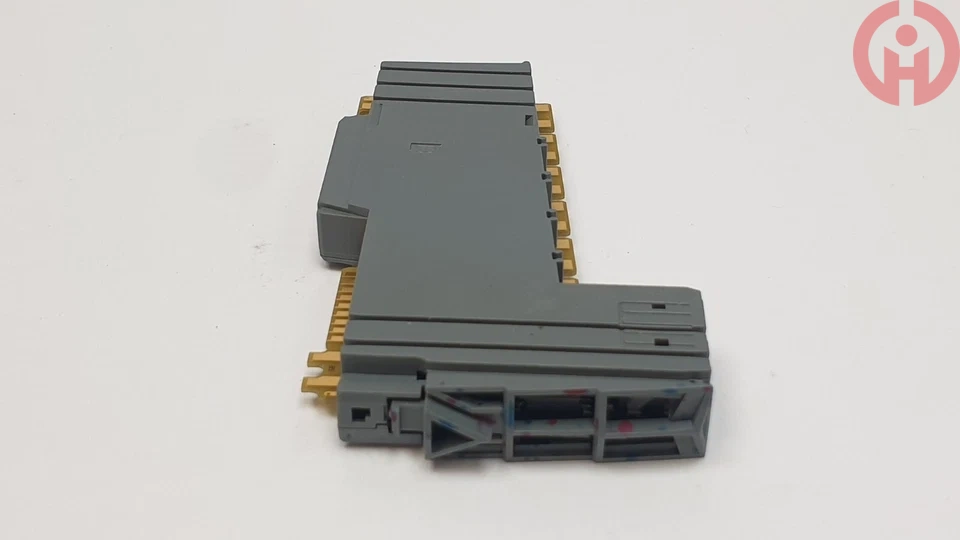

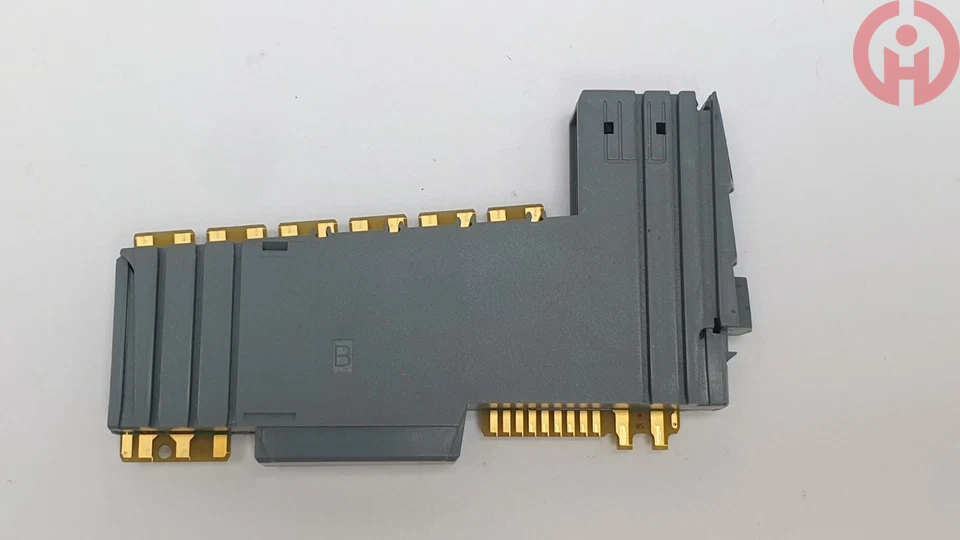

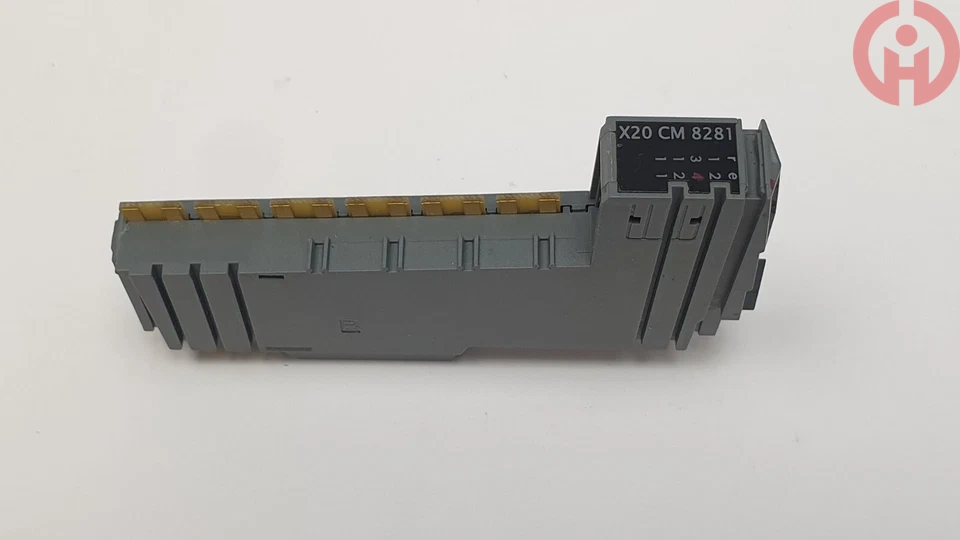

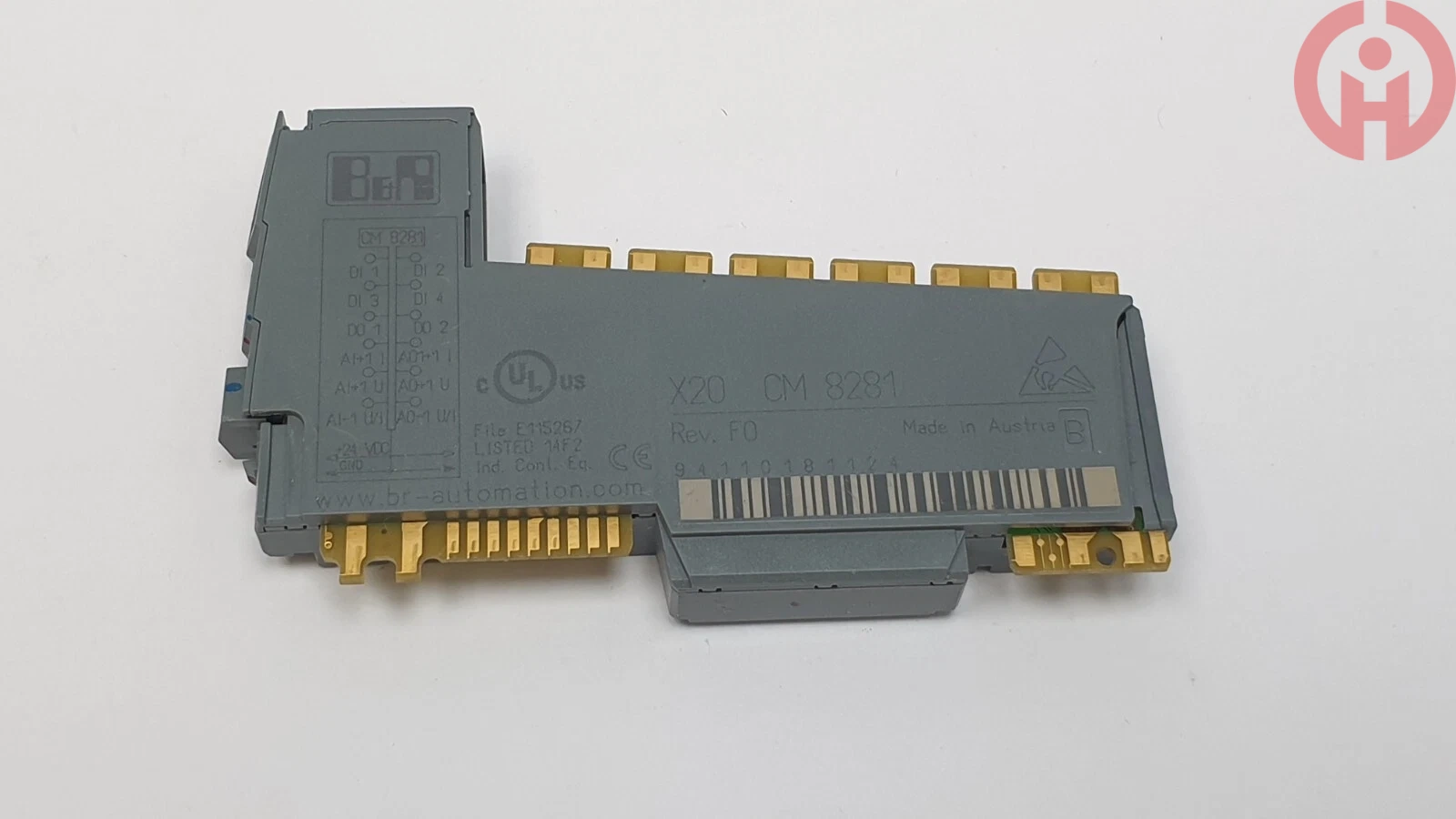

产品介绍

电气规格

数字输入：4 通道 24VDC，Sink 型，单路典型输入电流 3.3mA，切换阈值低于 5VDC 为低电平，高于 15VDC 为高电平，硬件滤波≤2μs，软件滤

波默认 1ms，可在 0~25ms 以 0.2ms 步长配置，支持 20kHz 事件计数与门时间测量，输入电阻约 7.18kΩ，符合 EN 61131-2 Type1 规范

数字输出：2 通道 24VDC，Source 型，单通道额定 0.5 A，具备短路、过载保护，支持输出电平监控诊断

模拟输入：1 通道通用模拟输入，支持 ±10V 电压或 0~20mA/4~20mA 电流信号，12 位转换分辨率，电压模式输入阻抗大于 1MΩ，电流模式内置

采样电阻

模拟输出：1 通道模拟输出，支持 ±10V 电压或 0~20mA 电流信号，12 位转换分辨率

功耗：总线侧功耗 0.01W，模块 I/O 侧功耗 1.75W

电气隔离: I/O 通道与背板 X2X Link 信号之间 500Veff电气隔离，有 效 抑 制现场电磁干扰

供电分配：由 X20 总线基座与配套电源模块统一提供 24V 供电，模块安装在 X20 总线基座插槽内

附加功能：集成 2 路 16 位事件计数器， 20kHz，可选择下降沿触发计数；支持门时间测量功能，用于脉冲周期、频率采集；模拟通道支持超限

诊断，可识别信号超量程状态。

通讯接口

总线类型: X2X Link 背板总线通讯

功能：接入 X2X Link 总线，和 CPU 或总线控 制 器交换数字量、模拟量、计数器采集数据以及通道故障诊断信息

总线特性: X2X Link 高速背板总线，实时传输 I/O 测量值，支持模块诊断信息上传

机械与环境参数

防护等级: IP20

安装方式: DIN 导轨卡扣快装，直接卡入 X20 总线基座插槽

工作温度范围: -20℃~+60℃

存储温度: -40℃~+85℃

认证: CE、UKCA、cULus、EAC、ATEX Zone2 防爆认证，满足 Class I, Division 2 危险区域使用要求

状态指示：绿色 RUN 运行灯，红色故障指示灯；4 路数字输入、2 路数字输出、模拟通道均配备独 立状态 LED，硬件指示灯搭配软件双重故障

诊断，可指示通道开路、溢出、输出故障状态

典型应用：小型单机设备一 体 化 I/O 采集，试验机、输送设备、包装机械，同时采集开关量、模拟量脉冲计数，二类防爆区域小型设备信号采集

与控制。

常见故障排查：红灯报 警优先检查模块 24V 供电与端子接线；数字输入信号不稳定，调整软件输入滤波参数；模拟量读数异常，核对接线方式与

软件量程选择；计数器无法采集脉冲，确认脉冲信号接线，检查信号频率不超过 20kHz；数字输出无输出，检查负载接线，排查输出短路保护。
