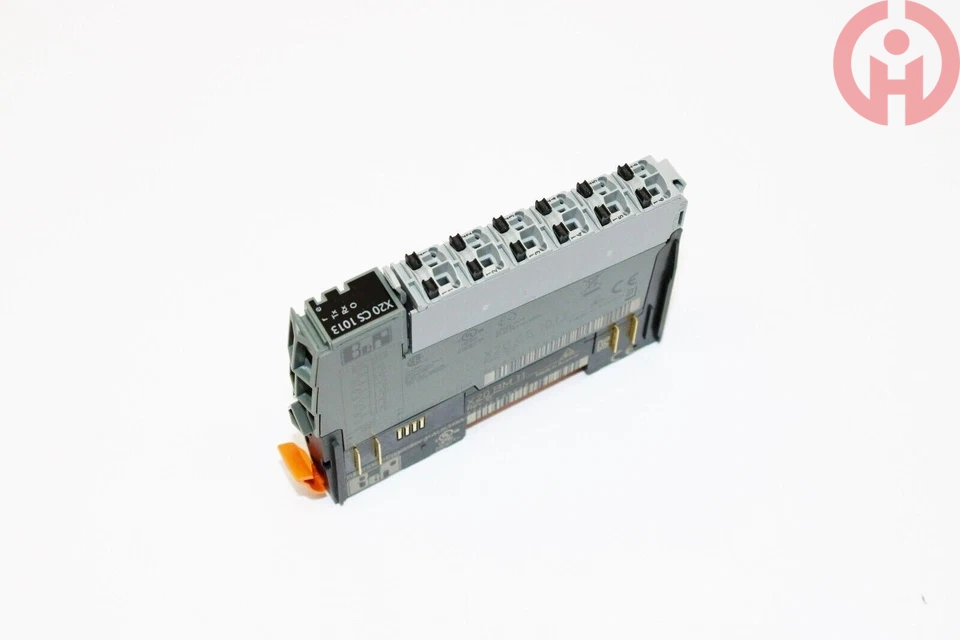

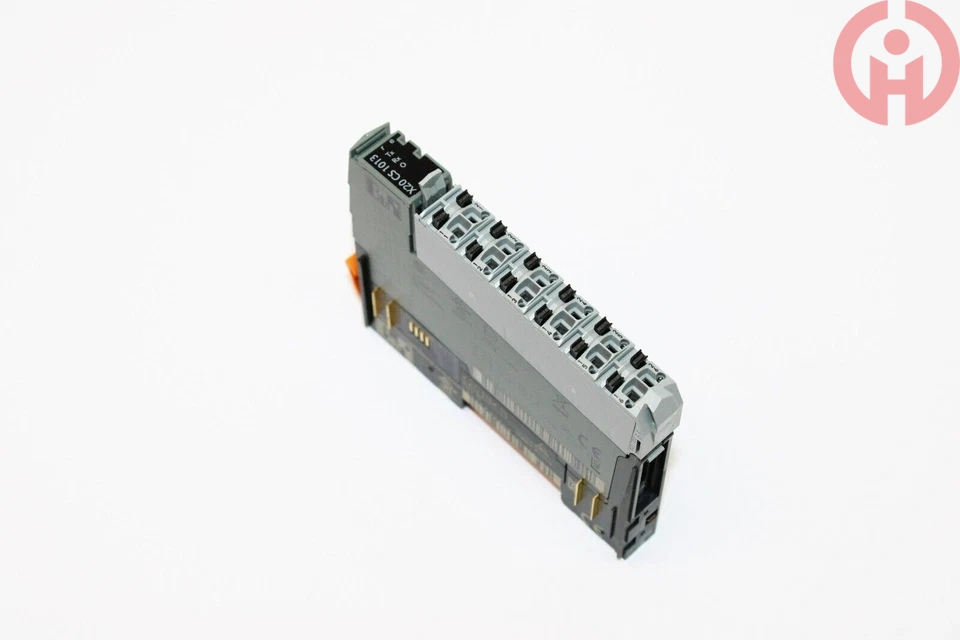

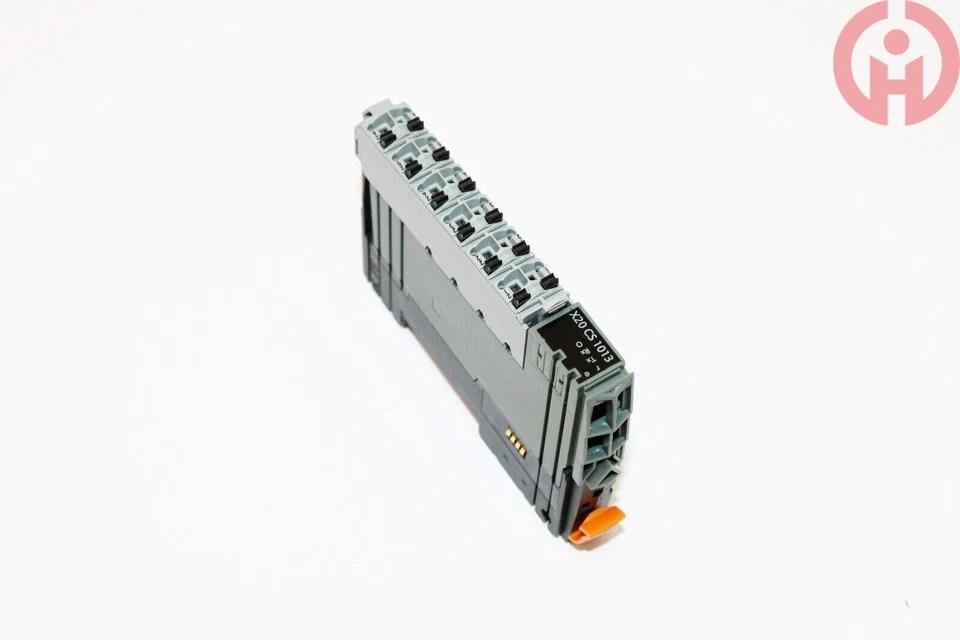

产品介绍

电气规格

通讯接口类型：DALI（数字可寻址照明接口）主站，两线无ji性总线，曼彻斯特双相编码，标准 DALI 通信速率 1200bit/s

总线电气参数：开路电压 16.5V±5%；总线高电平 11.5~20.5V，典型值 16V；低电平 - 6.5~6.5V，典型 0V；总线内置限流短路保护，低电平 电流

≤250mA，高电平≥11.5V 时 电流≤130mA；上升 / 下降沿 10~100μs，两芯线缆布线，无需区分ji性

功耗：总线侧功耗 0.2W，模块 I/O 侧基础功耗 0.4W，DALI 总线外接负载 功耗 4W

电气隔离: DALI 总线回路与背板 X2X Link 信号之间 510VAC 一分钟基础电气隔离，有 效抑 制照明回路电磁干扰

供电分配：由 X20 总线基座与配套电源模块统一提供 24V 供电，模块安装在 X20 总线基座插槽内

通讯功能：DALI 主站协议，支持灯具分组、亮度调节、场景切换、故障读取；可读取灯具故障、欠压、短路状态；总线具备短路限流保护，短路

解除后自动恢复通讯，支持灯具设备扫描、地址分配。

通讯接口

总线类型: X2X Link 背板总线通讯

功能：接入 X2X Link 总线，和 CPU 或总线控 制 器交换 DALI 灯具调光数据、分组场景信息以及总线故障诊断信息

总线特性: X2X Link 高速背板总线，实时传输照明控制参数，支持模块诊断信息上传

机械与环境参数

防护等级: IP20

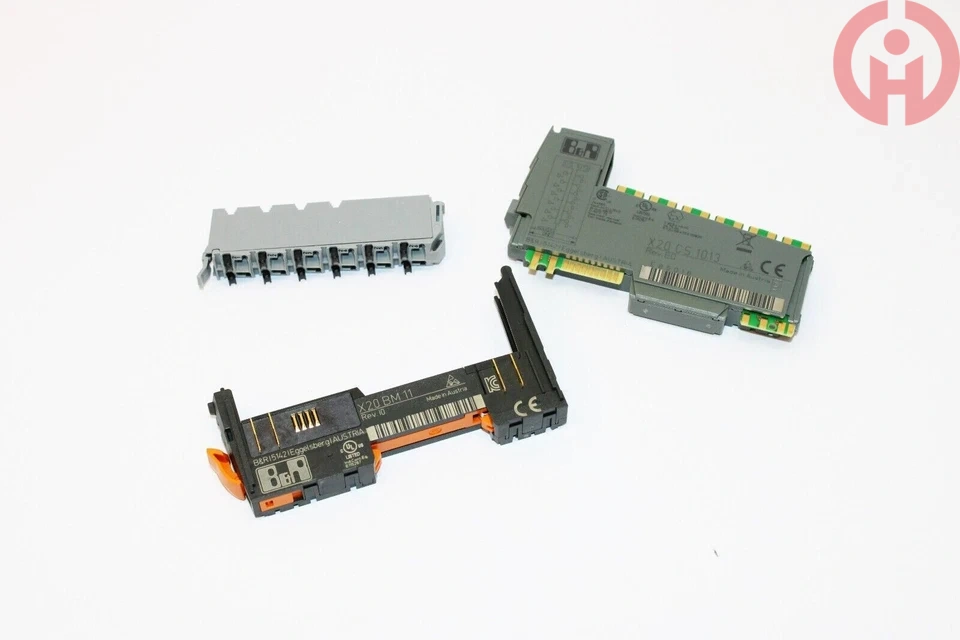

安装方式: DIN 导轨卡扣快装，直接卡入 X20 总线基座插槽

工作温度范围: -20℃~+60℃

存储温度: -40℃~+85℃

认证: CE、UKCA、cULus、EAC、ATEX Zone2 防爆认证，满足 Class I, Division 2 危险区域使用要求

状态指示：绿色 RUN 运行灯，红色故障指示灯，配备 DALI 总线供电指示灯、数据收发指示灯，硬件指示灯搭配软件双重故障诊断，可指示总

线短路、通讯中断、灯具故障状态

典型应用：楼宇智能照明控制系统，厂房车间 DALI 调光控制，办公楼、商场灯光场景控制，暖通照明一 体 化自控，二类防爆区域照明设备控制。

常见故障排查：红灯报 警优先检查模块 24V 供电与 DALI 两线端子接线；灯具无法调光，执行总线扫描，检查灯具地址；总线频繁保护，排查总

线短路，确认从站数量不超过 64 台；灯具信号不稳定，检查总线线缆长度，做好屏 蔽处理。
