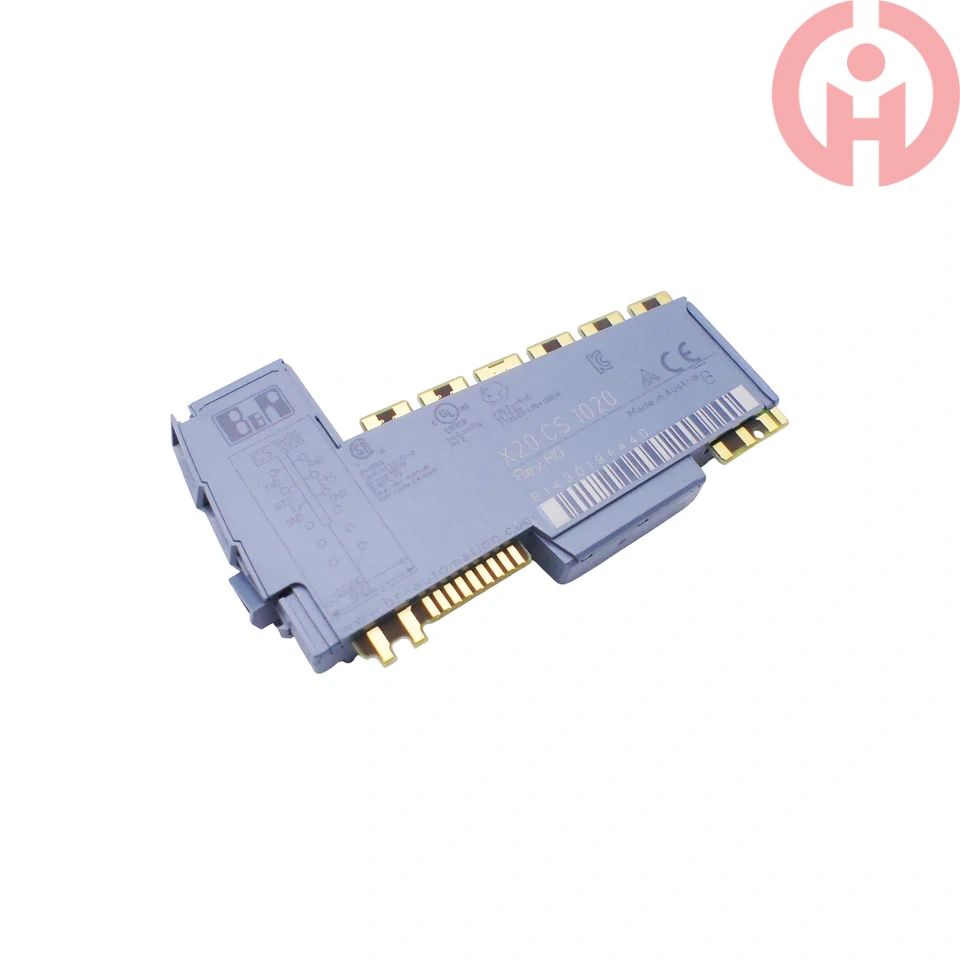

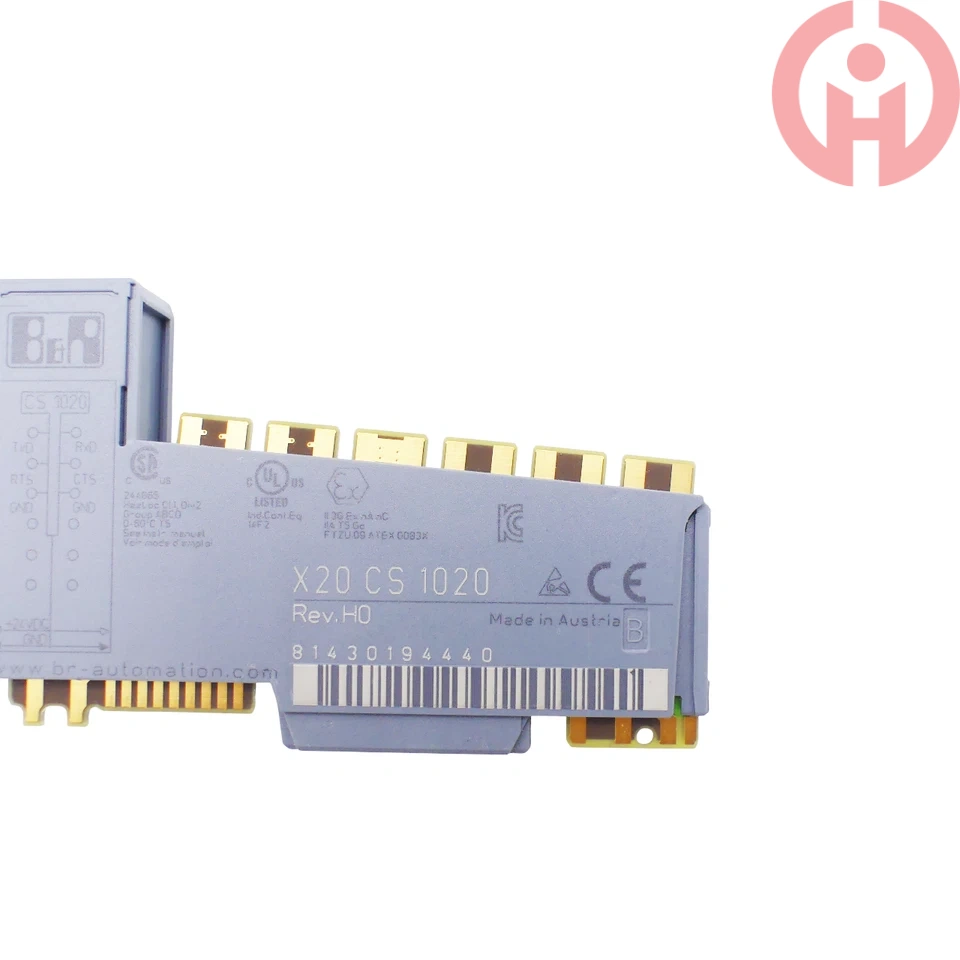

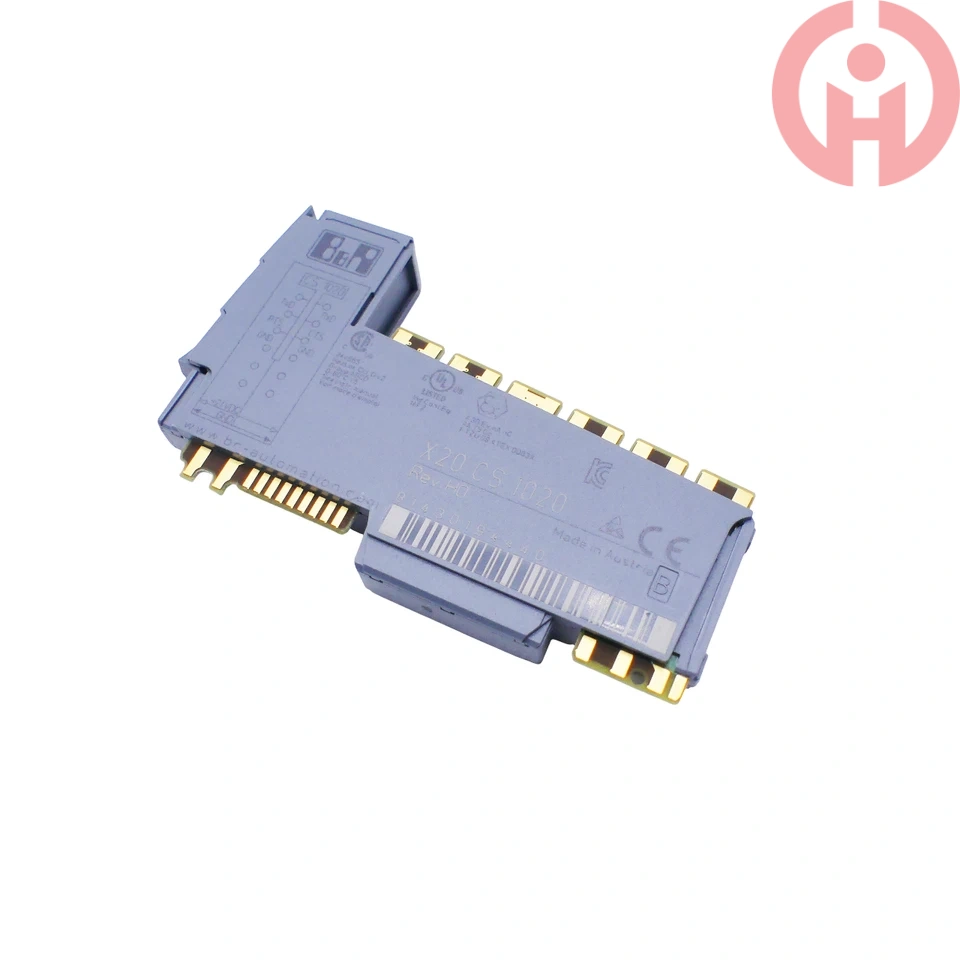

产品介绍

电气规格

通讯接口类型：RS232，支持 RTS、CTS 硬件握手信号；内置 1kB 收发 FIFO 缓冲区，支持 Modbus RTU、自 由串口协议； 通讯距离 900 米

功耗：总线侧功耗 0.01W，模块 I/O 侧功耗 1.44W

电气隔离: RS232 通讯通道与背板 X2X Link 总线之间 500Veff电气隔离，RS232 端口与模块 I/O 电源无隔离，有 效隔离总线侧干扰，串口侧建议增

加外部防雷保护

供电分配：由 X20 总线基座与配套电源模块统一提供 24V 供电，模块安装在 X20 总线基座插槽内

通讯功能：支持自定义自 由串口协议，可外接条码阅读器、称重仪表、串口打印机、老式串口设备；数据位、停止位、奇偶校验均可软件配置；支

持通讯帧错误、溢出错、奇偶错误诊断，实时读取收发状态。

通讯接口

总线类型: X2X Link 背板总线通讯

功能：接入 X2X Link 总线，和 CPU 或总线控 制 器交换 RS232 串口收发数据以及通道故障诊断信息

总线特性: X2X Link 高速背板总线，实时传输串口数据，支持模块诊断信息上传

机械与环境参数

防护等级: IP20

安装方式: DIN 导轨卡扣快装，直接卡入 X20 总线基座插槽

工作温度范围：水平安装 - 25℃~+60℃，垂直安装 - 25℃~+50℃

存储温度: -40℃~+85℃

认证: CE、UKCA、cULus、EAC、ATEX Zone2 防爆认证，满足 Class I, Division 2 危险区域使用要求，拥有 DNV、LR、ABS、CCS 船级认证

状态指示：绿色 RUN 运行灯，红色故障指示灯，独 立数据收发 LED 指示灯，硬件指示灯搭配软件双重故障诊断，可指示通讯帧错误、缓冲区溢出

状态

典型应用：连接条码扫描枪、串口称重仪表、串口打印机，老旧设备 RS232 信号接入 PLC，包装机械、测试设备串口数据采集，二类防爆区域串口

设备通讯。

常见故障排查：红灯报 警优先检查模块 24V 供电与端子接线；串口无通讯，核对 TX/RX 交叉接线，检查波特率、校验位参数；通讯乱码，降低波特

率，采用屏 蔽线缆；频繁报帧错误，检查接地与外部电磁干扰；缓冲区溢出，优化程序串口读取周期。
