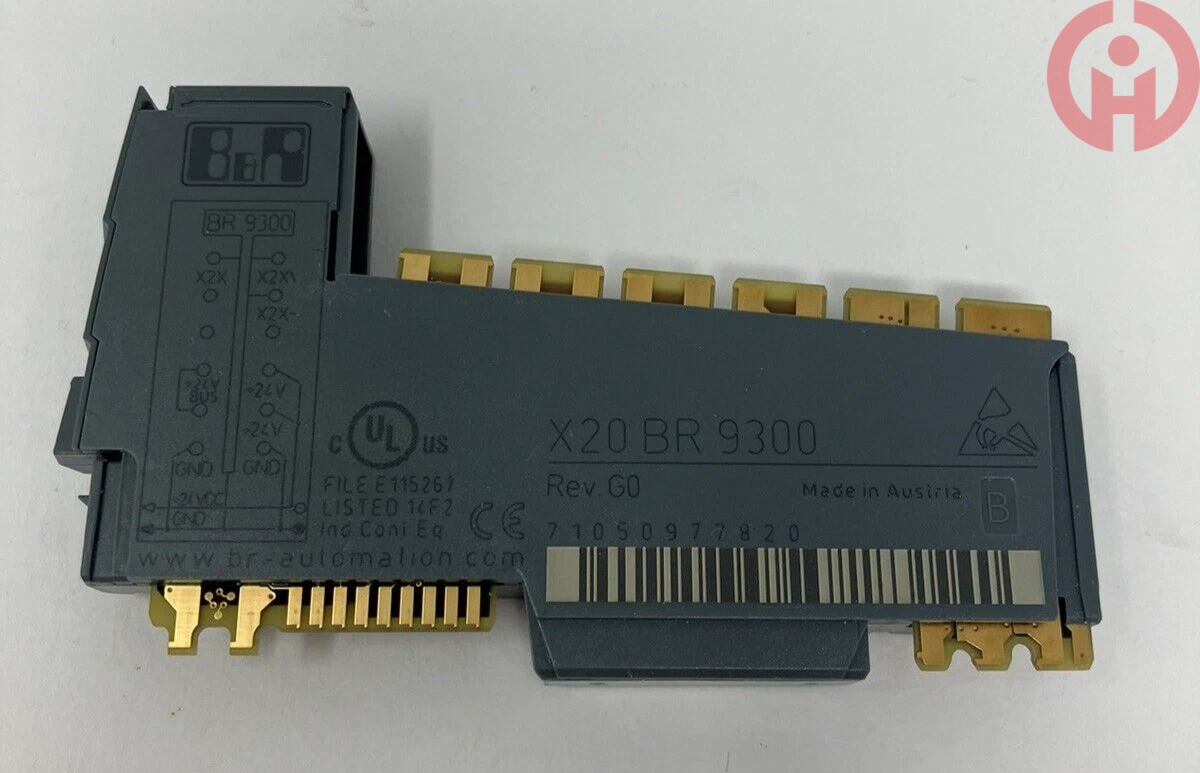

产品介绍

电气规格

供电输入：24VDC，电压范围 - 15%~+20%，内置不可更换保险丝，带反ji性保护；外部线路建议  10A 慢熔保险丝

X2X Link 电源输出：额定输出功率 7W，具备短路、短时过载保护，支持多模块并联，可实现冗余供电运行

I/O 供电输出：24VDC，触点负载  10A，I/O 供电回路无隔离

功耗: X2X Link 供电侧功耗 1.62W，模块 I/O 侧功耗 0.6W

电气隔离: X2X Link 馈入回路与 X2X Link 供电之间电气隔离；I/O 馈入与 I/O 电源之间无隔离，有 效隔离总线侧干扰

供电分配：外部接入 24V 供电，模块为后方 X20 背板提供 X2X Link 总线电源与 I/O 电源，模块固定安装在 X20 总线基座 左侧插槽内

附加功能：负责 X2X Link 总线信号接收与中继，为整条 X20 I/O 站提供背板总线电源；支持过载、短路、总线通讯故障诊断，冗余供电模式下可

实现供电容错。

通讯接口

总线类型: X2X Link 背板总线通讯

功能：接入 X2X Link 总线，和 CPU 或总线控 制 器交换 X2X Link 总线状态、供电诊断信息以及模块故障信息

总线特性: X2X Link 高速背板总线，实时传输模块供电状态，支持模块诊断信息上传

机械与环境参数

防护等级: IP20

安装方式: DIN 导轨卡扣快装，水平、垂直安装均可；海拔高于 2000 米时，每升高 100m 环境温度需降低 0.5℃

工作温度范围：水平安装 - 25℃~+60℃，垂直安装 - 25℃~+50℃

存储温度: -40℃~+85℃

认证: CE、UKCA、cULus、KC、EAC、ATEX Zone2 防爆认证，II 3G Ex nA nC IIA T5 Gc，满足 Class I, Division 2 危险区域使用要求

状态指示：绿色 RUN 运行灯，红色故障指示灯，配备 X2X 总线状态、过载状态独 立 LED，硬件指示灯搭配软件双重故障诊断，可指示总线通

讯异常、供电过载、短路状态

典型应用：X20 本地 I/O 站点总线接收与背板供电，单机设备 X20 I/O 分站，冗余供电 PLC 控制系统，二类防爆区域 X20 信号采集站点。

常见故障排查：红灯报 警优先检查模块 24V 供电与端子接线；X2X Link 总线模块无法识别，确认模块安装在基座  左侧位置；供电过载报 警，检

查后端 I/O 模块总功耗不超过 7W；冗余供电失效，核对并联接线；总线通讯中断，检查背板基座接触是否完好。
