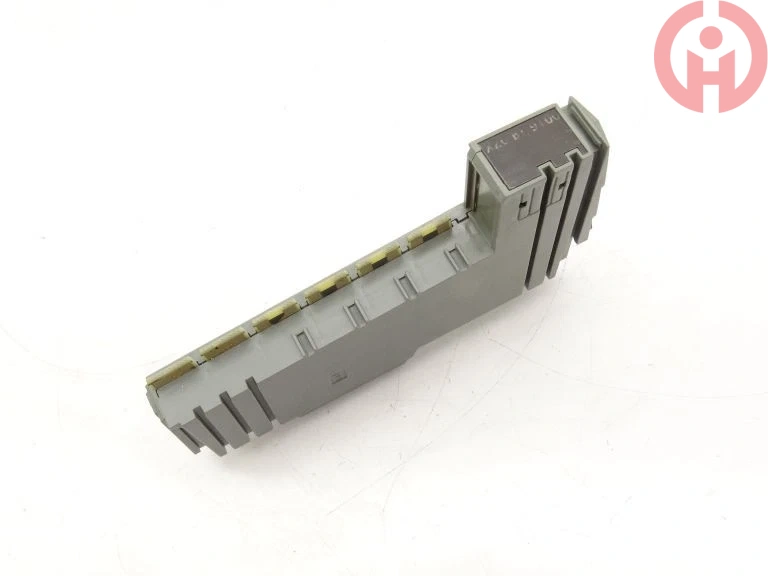

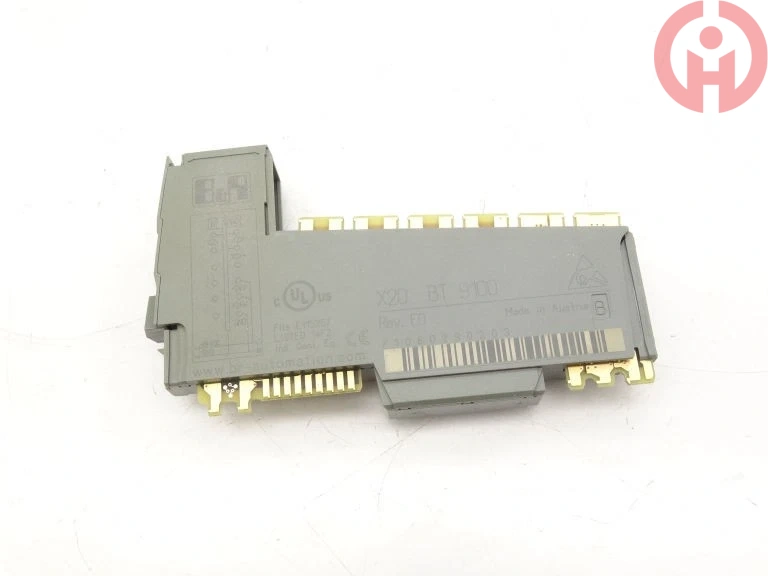

产品介绍

电气规格**

功耗：总线侧功耗 0.2W，模块 I/O 侧功耗 0.6W

电气隔离: X2X Link 信号通道与 I/O 供电回路之间 500Veff电气隔离，有 效 抑 制现场电磁干扰

供电分配：由 X20 总线基座与配套电源模块统一提供 24V 供电，模块安装在 X20 总线基座 左侧插槽内

附加功能：负责 X2X Link 总线信号发送，向后方 X20 I/O 模块转发 X2X Link 通讯信号，仅输出 I/O 工作电源；支持总线通讯故障、供电回路诊断。

通讯接口

总线类型: X2X Link 背板总线通讯

功能：接入 X2X Link 总线，和 CPU 或总线控 制 交换 X2X Link 总线状态、I/O 供电诊断信息以及模块故障信息

总线特性: X2X Link 高速背板总线，实时传输 I/O 数据，支持模块诊断信息上传

机械与环境参数

防护等级: IP20

安装方式: DIN 导轨卡扣快装，水平、垂直安装均可；海拔高于 2000 米时，每升高 100m 环境温度需降低 0.5℃

工作温度范围：水平安装 - 25℃~+60℃，垂直安装 - 25℃~+50℃

存储温度: -40℃~+85℃

认证: CE、UKCA、cULus、KC、EAC、ATEX Zone2 防爆认证，II 3G Ex nA nC IIA T5 Gc，满足 Class I, Division 2 危险区域使用要求

状态指示：绿色 RUN 运行灯，红色故障指示灯，配备 X2X 总线状态、供电状态独 立 LED，硬件指示灯搭配软件双重故障诊断，可指示总线

通讯异常、供电回路故障状态

典型应用：X20 远程 I/O 分站 X2X Link 信号发送，分布式 I/O 站点信号转发，单机设备 X20 I/O 信号传输，二类防爆区域 X20 远程 I/O 采集站点。

常见故障排查：红灯报 警优先检查模块 24V 供电与端子接线；X2X Link 总线模块无法识别，确认模块安装在基座 左侧位置；I/O 无供电

输出，检查外部输入电源与外部保险丝；总线通讯中断，检查背板基座接触是否完好；通讯不稳定，检查 X2X Link 总线线缆屏 蔽接地。
