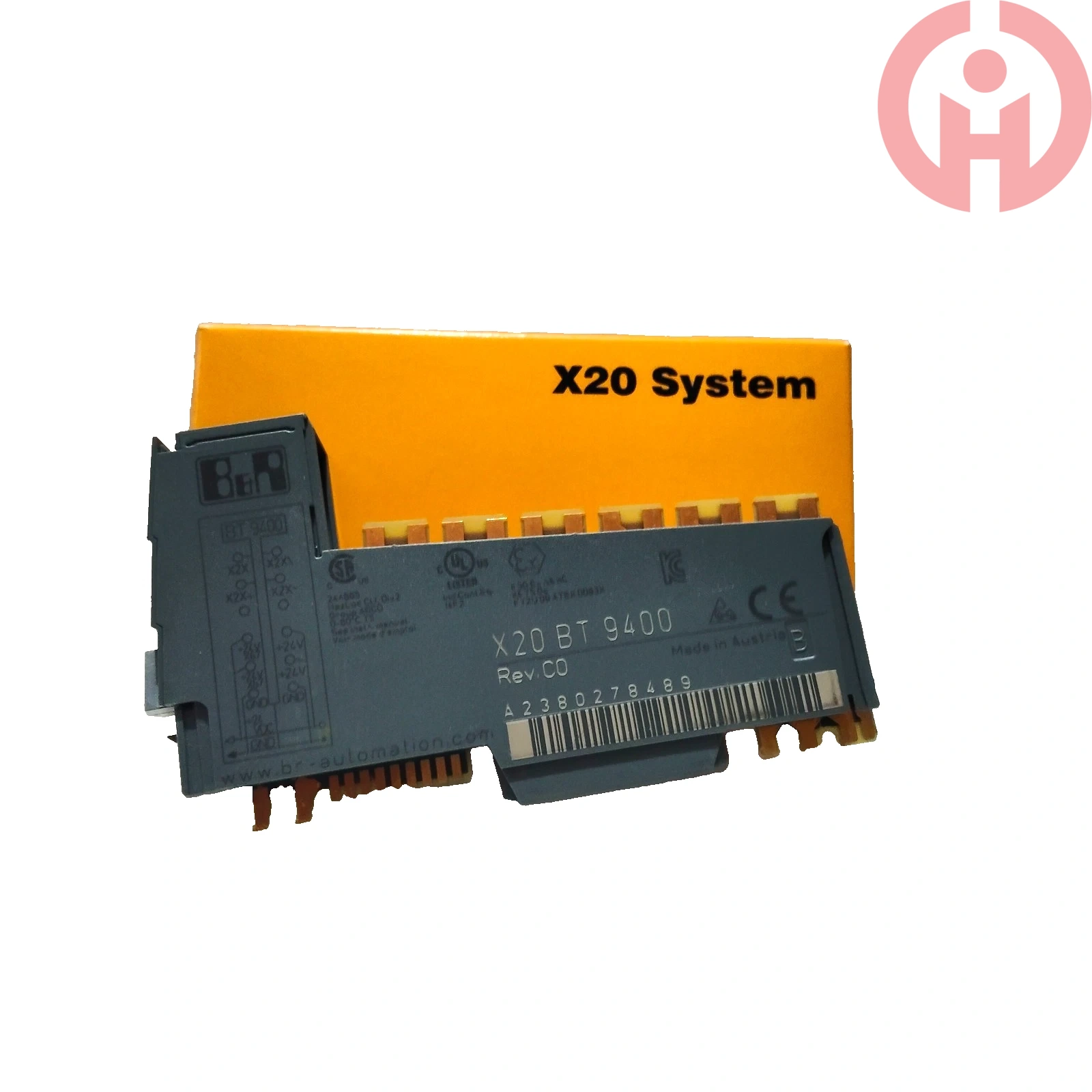

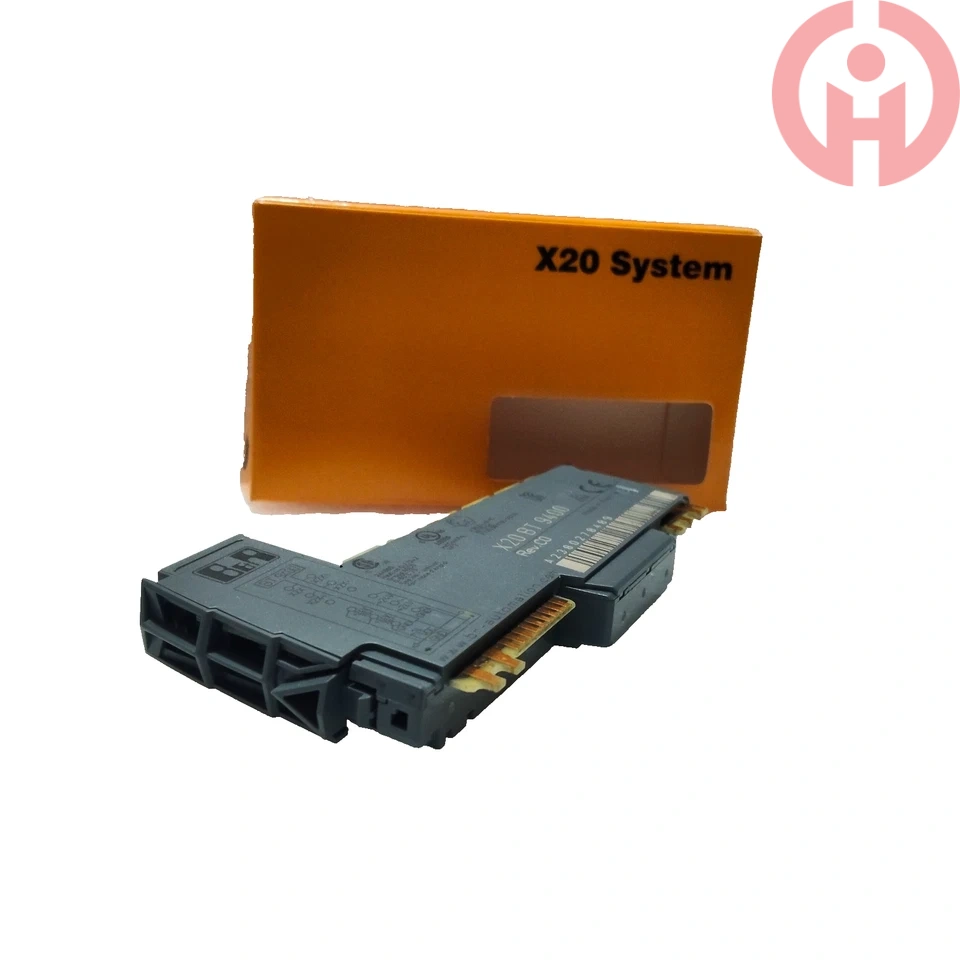

产品介绍

电气规格

供电输入：24VDC，电压范围 - 15%~+20%，内置不可更换保险丝，带反ji性保护； 输入电流 0.5 A

X2X Link 电源输出：水平安装 输出功率 6W， 驱动 8 个 X67 模块；垂直安装 输出功率 4.5W， 驱动 6 个 X67 模块；支持与 X67PS1300 并联使

用；I/O 供电触点负载 10A

功耗：作为总线发送器功耗 0.1W，供电附加功耗 0.6W，总线侧功耗 0.5W

电气隔离: X2X Link 信号通道与 I/O 供电回路之间 500Veff电气隔离，有 效 抑 制现场电机、变频器带来的电磁干扰

供电分配：由外部接入 24V 供电，模块同时输出 X2X Link 总线电源与 I/O 电源，既驱动 X20 背板 I/O，又可通过线缆给远端 X67 分站供电，模

块安装在 X20 总线基座 左侧插槽内

附加功能：负责 X2X Link 总线信号发送转发，支持 X20 与 X67 混合组网；具备供电过载、短路、X2X Link 总线通讯故障诊断，实时上报供电状态。

通讯接口

总线类型: X2X Link 背板总线通讯

功能：接入 X2X Link 总线，和 CPU 或总线控 制 器交换 X2X Link 总线状态、X67 分站供电诊断信息以及模块故障信息

总线特性: X2X Link 高速背板总线，实时传输 I/O 数据，支持模块诊断信息上传

机械与环境参数

防护等级: IP20

安装方式: DIN 导轨卡扣快装，水平、垂直安装均可；海拔高于 2000 米时，每升高 100m 环境温度需降低 0.5℃

工作温度范围: -20℃~+60℃

存储温度: -40℃~+85℃

认证: CE、UKCA、cULus、EAC、KC、ATEX Zone2 防爆认证，II 3G Ex nA nC IIA T5 Gc，满足 Class I, Division 2 危险区域使用要求

状态指示：绿色 RUN 运行灯，红色故障指示灯，配备 X2X 总线状态、供电过载独 立 LED，硬件指示灯搭配软件双重故障诊断，可指示总线通讯

异常、供电过载、短路状态

典型应用：X20 本地 I/O+X67 远程分布式 I/O 混合组网，远程 X67 分站总线发送与供电，单机设备远距离分布式信号采集，二类防爆区域 X20+X67

混合 I/O 采集站点。

常见故障排查：红灯报 警优先检查模块 24V 供电与端子接线；X2X Link 总线模块无法识别，确认模块安装在基座 左侧位置；X67 分站无法

上电，核对模块输出功率，确认 X67 模块数量不超过上限；供电过载报 警，检查后端 X20+X67 模块总功耗；总线通讯中断，检查 X2X Link

通讯线缆屏 蔽接地与接线紧固。
